Ovládací a signalizační moduly USS

Používají se pro spínání, ovládání a signalizaci pomocných i silových obvodů.

POPIS

  • Určeny pro spínání, ovládání a signalizaci pomocných i silových obvodů.
  • USS - “Udělej Si Sám” = do základního modulu lze “nacvaknout” různé typy spínacích a signalizačních jednotek.
  • Jednotky se dodávají samostatně, jednotlivé konfi gurace si provádí uživatel.
  • 16 typů jednotek: spínače, přepínače, tlačítka, prosvětlené spínače, různobarevné signálky včetně blikacích.
  • Jednotky jsou měnitelné i do budoucna (např. při změně aplikace, rozšíření provozu, ...).
  • Do jednoho modulu lze osadit až 2 pozice jednotek (např. 2x přepínač, 2x signálky a nebo jejich kombinace) = oproti konkurenci úspora místa v rozvaděči.
  • V provedení 1-MODUL (90 x 17.6 x 64 mm), upevnění na DIN lištu.
  • Rozsah pracovních teplot přístroje -20 .. +55 °C.
  • Třmenové svorky, šroub M3 kombinovaná hlava, pozidrive 1.

TECHNICKÉ PARAMETRY

  • Jmenovitý proud/napětí:
    USS-01USS-04USS-05 , USS-07, USS-08, USS-09: 6 A/250 V AC
    USS-02USS-03USS-06/SUSS-06/R: 10 A/250 V AC
  • napájecí napětí signálek AC 230 V (A1-A2) nebo AC/DC 24 V (A1-A3)
  • rozsah pracovních teplot přístroje -20... +55°C
  • třmenové svorky, šroub M3 kombinovaná hlava, pozidrive 1
  • v provedení 1-MODUL, upevnění na DIN lištu
  Typy jednotek         Schéma zapojení     Eshop             Model Kód
USS-ZM Základní modul
(krabička se svorkami a kontakty)
- do eshopu  3D 2457
USS-00  Záslepka pro neobsazené pozice
v modulu USS

-

do eshopu 3D 2461
USS-01  Spínač do eshopu 3D 2462
USS-02 Přepínač do eshopu 3D 2463
USS-03  Přepínač se střední polohou do eshopu 3D 2464
USS-04   Spínač + tlačítko se střední polohou do eshopu 3D 2465

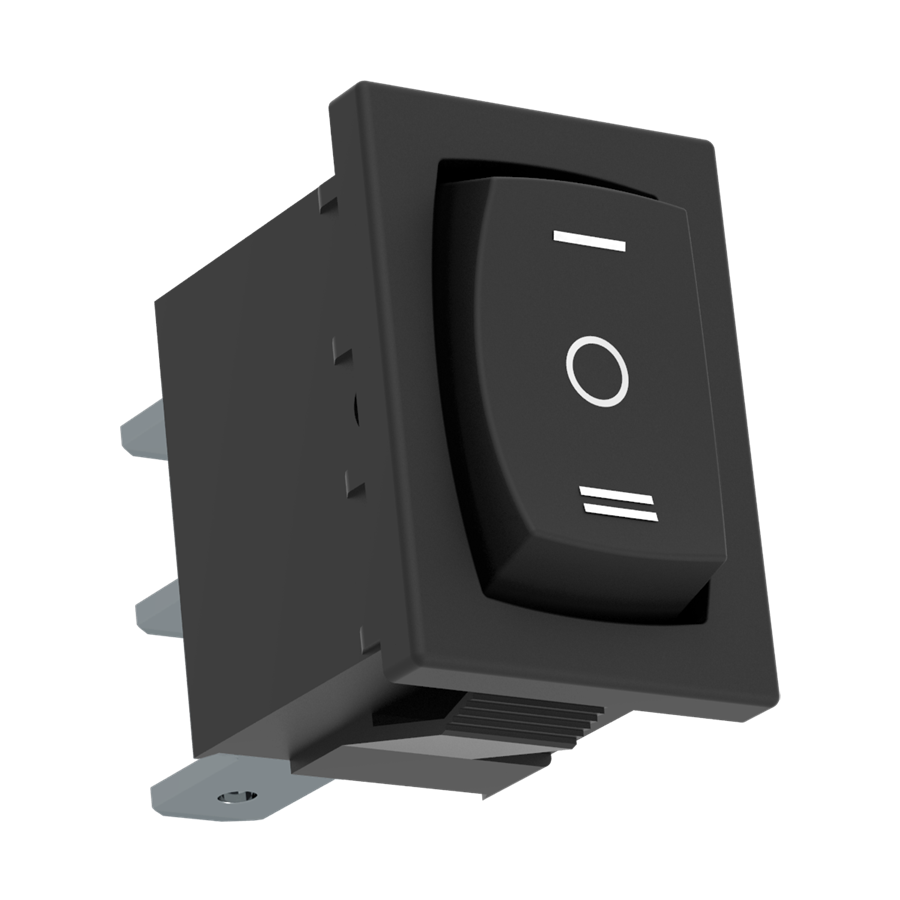

USS-05  Přepínací tlačítko se střední polohou do eshopu 3D 2466
USS-06/R  Tlačítko rozpínací do eshopu 3D 3637
USS-06/S   Tlačítko spínací do eshopu 3D 2467
USS-07  Spínač s doutnavkou (červená) do eshopu 3D 2471
USS-08  Spínač s doutnavkou (zelená) do eshopu 3D 2472
USS-09  Spínač s doutnavkou (žlutá) do eshopu 3D 2470
USS-10  Signální LED (červená) do eshopu 3D 9247
USS-11 Signální LED (zelená) do eshopu 3D 9292
USS-12  Signální LED (žlutá) do eshopu 3D 9293
USS-13  Signální LED (bílá) do eshopu 3D 9294
USS-14  Signální LED blikající (červená) do eshopu 3D 2489
USS-15  Signální LED (modrá) do eshopu 3D 9295
