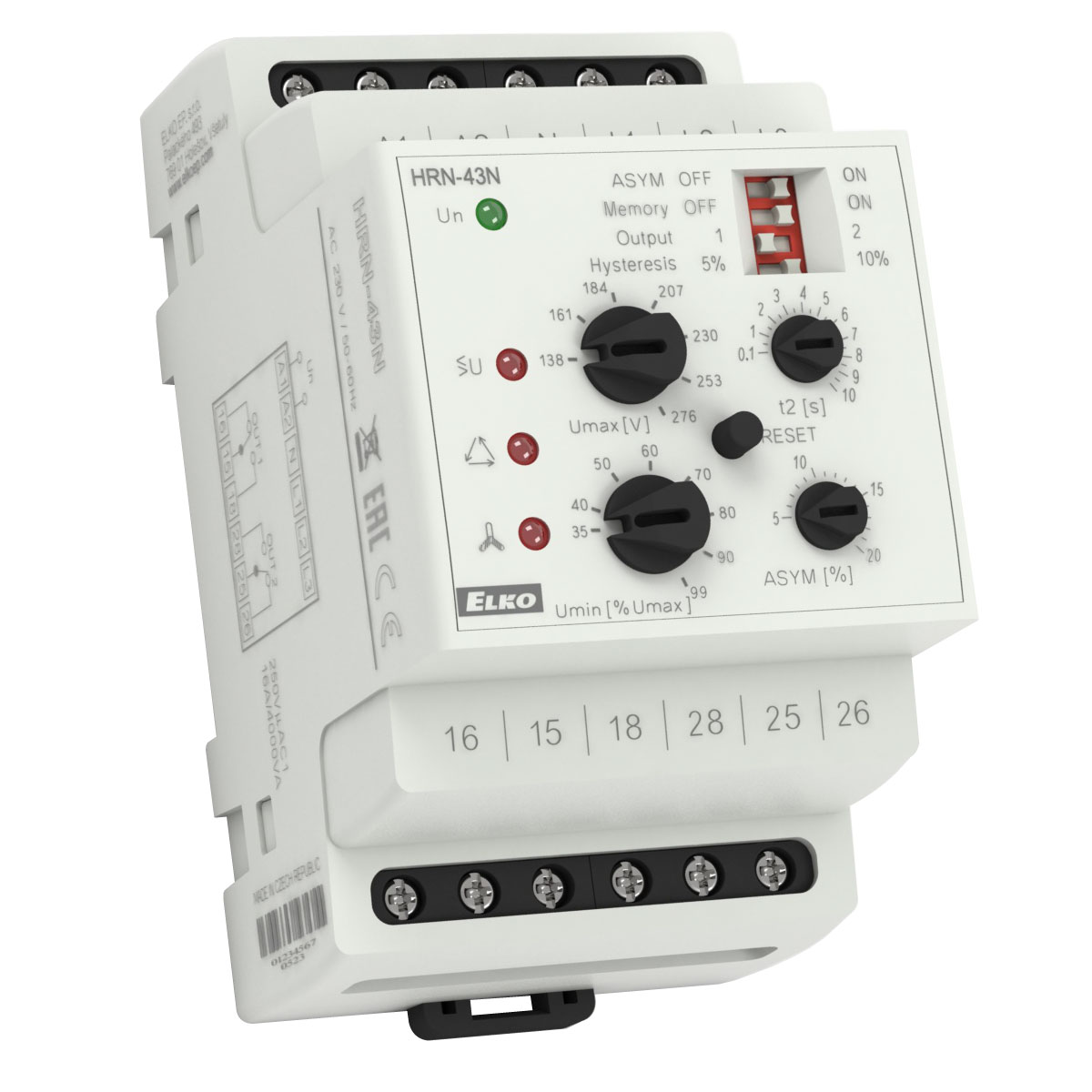

Releu pentru monitorizarea tensiunii HRN-43N

Releul de monitorizare complet funcțional este utilizat pentru controlul rețelei trifazate, monitorizarea și protecția rețelei, reglarea tensiunii de la un generator sau o centrală hidroenergetică.

DESCRIERE

monitorizează reţelele trifazice:
- tensiunea de intrare pe 2 nivele 138-276 V (3x 400 V / 230 V) sau 240- 480 V (3x 400 V)
- asimetria fazei (poate fi dezactivat)
- succesiunea fazei
- avariile fazei
reglabil, functia “MEMORY“
functioneaza ca doua relee (independente sau in paralel)
intarziere reglabila pentru depasiri scurte ale valorilor setate, independent pentru fi ecare nivel
HRN-43: pentru circuite 3x 400 V (fără NUL)
HRN-43N: pentru circuite 3x 400 / 230 V (cu NUL)
surse de alimentare separate galvanic AC 400 V, AC 110 V, AC 230 V, AC/ DC 24 V
Contacte de ieșire: 2x contact comutator 16 A / 250 V AC1
3-MODULE, Montabil pe șină DIN

PARAMETRI TEHNICI

Tensiunea de alimentare: AC 110 V, AC 230 V, AC 400 V, AC/DC 24 V / (AC 50 - 60 Hz)
Consum max.: 5 VA / 2.5 W (AC 110 V, AC 230 V, AC 400 V), 2 VA / 1.4 W (AC/DC 24 V)
Număr de contacte: 2x contact comutator 16 A (AgNi)
Montaj: Șină DIN EN 60715
Grad de protecție: IP40 din panoul frontal / terminalele IP20
Dimensiuni: 90 x 52 x 65 mm
Masa: 248 g (110 V, 230 V, 400 V), 146 g (24 V)
