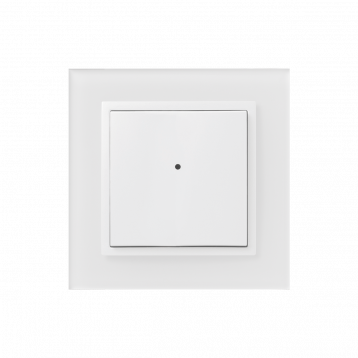

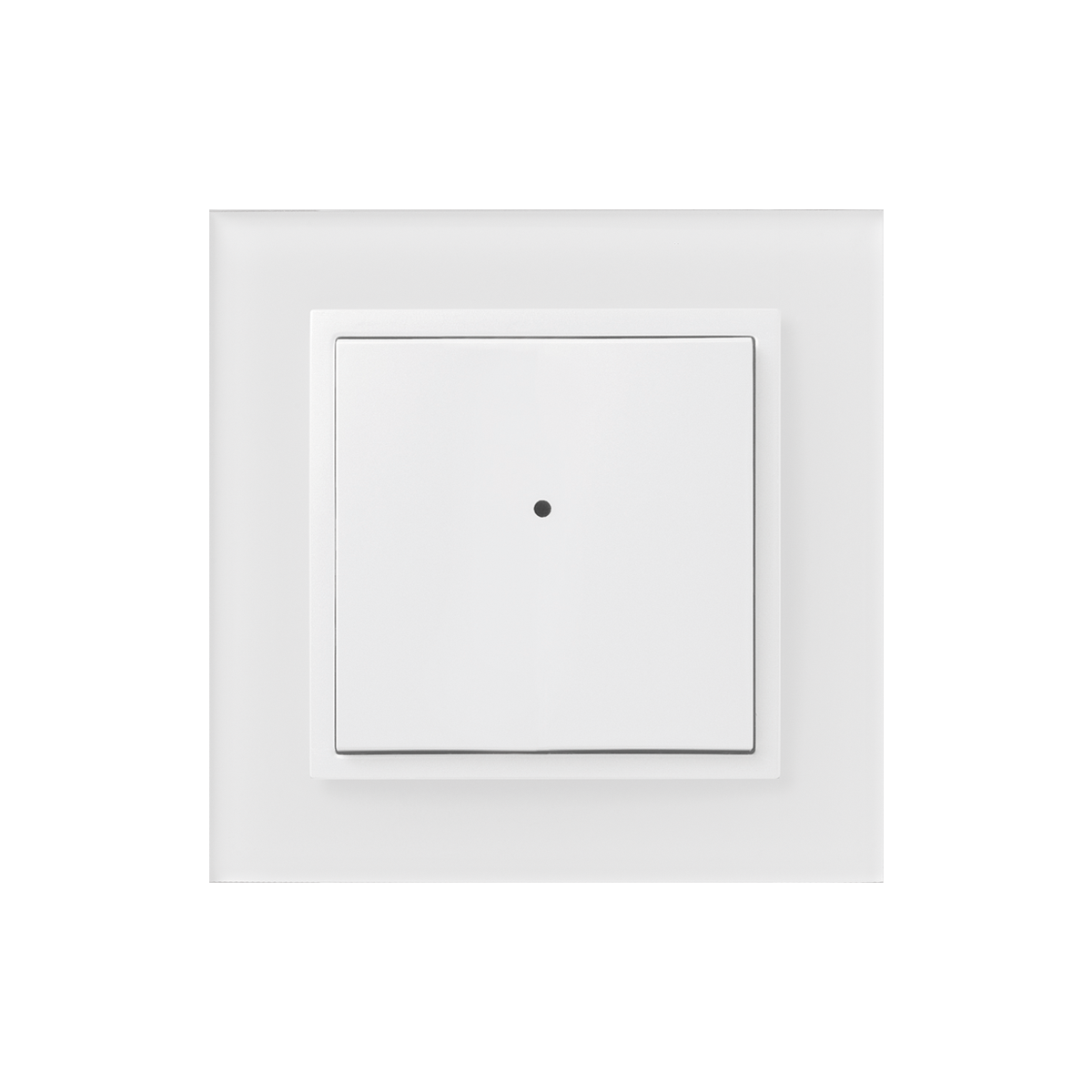

Panou comutator de perete cu butoane WSB3-20

• Controlere de perete cu control prin cursa scurta (linie) WSB3 sunt principalele și cele mai frecvent utilizate unități (controler) în sistemul iNELS.
• Micro-butoanele încorporate cu cursa ascendenta scurta oferă un control elegant și ușor.
• LED-ul indicator in două culori, situat în fiecare poziție a controlerului, poate semnaliza starea aparatajului controlat și, de asemenea, starea oricărui senzor sau actuator din sistem.
• Controlerele sunt proiectate ca două canale (WSB3-20) sau patru canale (WSB3-40).
• Toate versiunile au aceeași dimensiune ca un întrerupător modular clasic (94x94 mm), în designul Logus90 și pot fi combinate în rame multiple cu alte dispozitive ale acestei linii.
• Fiecare controler este echipat cu un senzor de temperatură. De asemenea, este echipat cu două intrări analog / digitale (AIN / DIN), care pot fi utilizate pentru a conecta două contacte fără potențial sau un senzor de temperatură extern TC / TZ (de exemplu, pentru măsurarea temperaturii podelei).
• Avantajele față de comutatoarele / butoanele convenționale includ economisirea spațiului, semnalizarea oricărei ieșiri din sistem, capacitatea de a măsura temperatura și posibilitatea de a conecta butoane sau detectoare externe.
• Fiecare canal (buton) poate controla orice actuator (aparataj) din sistem. De asemenea, este posibila programarea diferitor funcții sau funcții macro (set de funcții) pe fiecare buton. Îţi permite să controlezi simultan multiple aparataje cu un singur buton.

Fiecare buton (element) poate avea diferite moduri funcționale pe lângă controlul iluminării:

a) Comutator de perete clasic:
    butonul superior ON, butonul inferior OFF

b) Controler pentru butoane (releu de impuls):
     prima apăsare ON, a doua apăsare OFF

c) Variator:
    apăsare scurtă - ON / OFF,

d) Comutator temporizat:
    PORNIT după apăsare, OPRIT automat după ora setată

e) Setarea scenelor de lumina - de exemplu: pentru vizionarea televizorului:

• obloanele jos
• TV PORNIT
• lumină principală intensitate 30%
• lămpi de perete intensitate 50%
• WSB3 în design LOGUS90 este proiectat pentru montarea într-o doză de instalare.
