Ovládání tří nezávislých spínačů

Kromě institucí, větších objektů a administrativních budov je možnost odběru teplé vody z více míst většinou nutná i v rodinných domech a bytech. Není neobvyklé mít více než dvě nebo tři místnosti, kde je potřeba i teplá voda. Pokud je výroba teplé vody od těchto kohoutků poměrně vzdálená, pak se musí ještě studená voda pouštět docela dost, dokud nepřijde teplá voda. Pitná voda je stále hodnotou, ale podle některých předpovědí může být i příčinou vážných konfliktů, kdy už na mnoha místech nebude k dispozici v dobré kvalitě, ale na naší zemi už takové oblasti jsou. Naštěstí se nám v této oblasti v naší malé zemi zatím daří, ale zbytečná spotřeba vody jde i do vlastní kapsy.

V našem aktuálním příspěvku uvádíme dvě možnosti řešení pro časové řízení obtokového odbočného čerpadla pro budovy s více než dvěma odběrnými místy teplé vody. Oba okruhy jsou ovládány stávajícím vypínačem osvětlení tak, že chod čerpadla nejen časujeme, ale spouštíme se zpožděním. Účelem krátkodobé prodlevy je zajistit, aby osvětlení, které je zapnuté i z důvodu krátkého pobytu v areálu, nespustilo ihned čerpadlo. Doba provozu čerpadla musí být nastavena na dobu, za kterou se horká voda otočí v potrubním systému.

Ovládání ze tří míst pomocí reléových západek

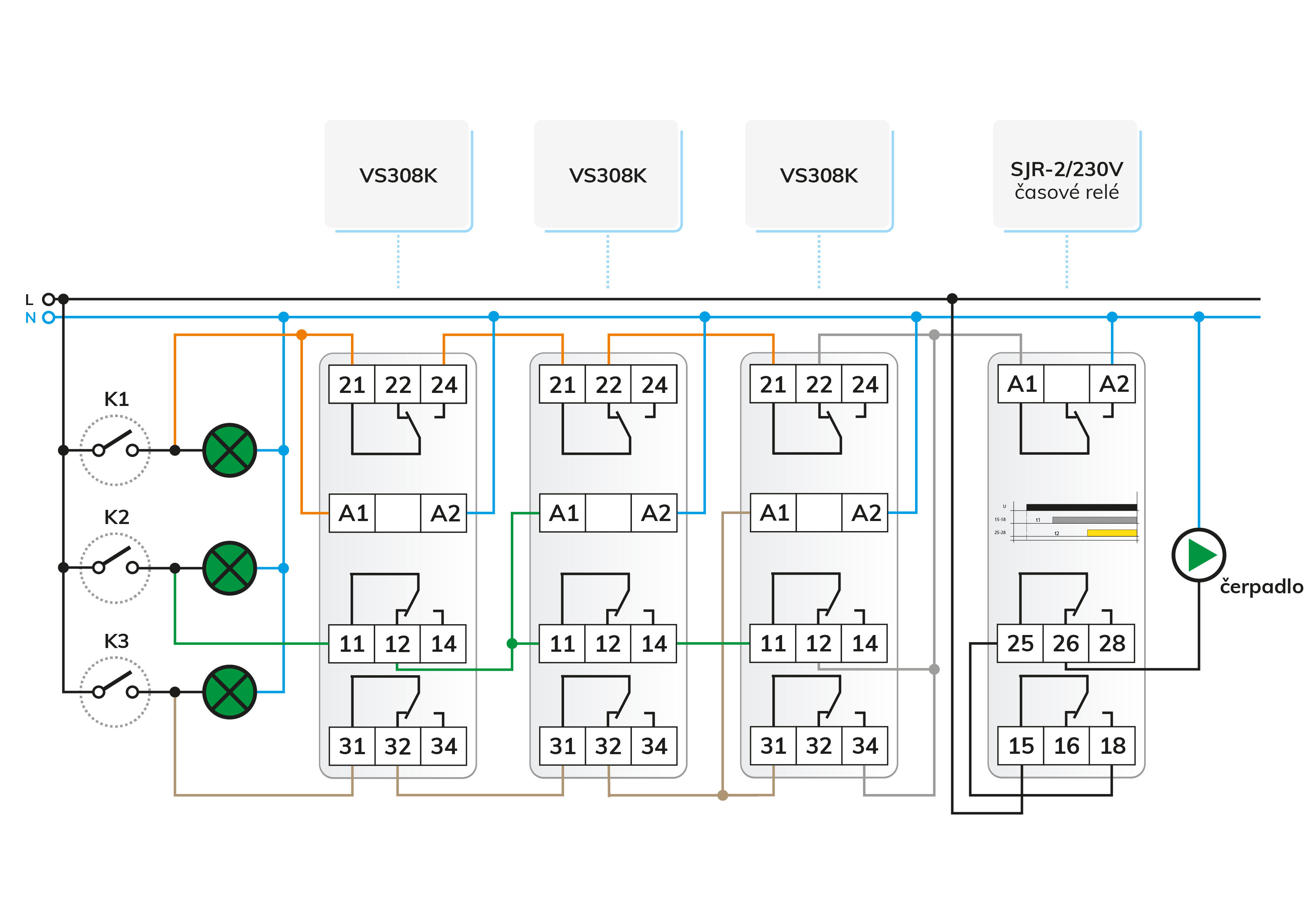

V zapojení znázorněném na prvním schématu tři nezávislé spínače osvětlení samostatně zapínají osvětlení vlastní místnosti a zároveň poskytují napěťový signál do řídicího obvodu. Aby se spínače vzájemně neovlivňovaly osvětlovací okruh, ovládá každý spínaný signál své vlastní pomocné relé. V každém případě jsou potřeba tři pomocná relé s bezpotenciálovými a nezávislými výstupy – zde jsme použili typ VS308K .

Když je spínač zapnutý, příslušné pomocné relé přitáhne a zablokuje řídicí signál dalších dvou spínačů svými dvěma kontakty přerušovače. Třetí zapínací kontakt vytaženého pomocného relé zároveň spíná napájení časového relé SJR-2, které naši pravidelní čtenáři již dobře znají. Není zde použito ve své základní funkci (časované sekvenční spínání zátěží), ale k řízení zpoždění a časování chodu potřebného pro obvod s relé. Dva nezávisle nastavitelné časovače se spustí současně po zapnutí napájení. Čas kanálu 1 "t1" bude zpoždění, dokud čerpadlo nezačne zapínat světlo. Pokud se osvětlení během této doby vypne, proces se přeruší. Pokud zůstanou v místnosti déle, po prodlevě "t1" se sepne relé kanálu 1 a napětí na svorce 18 se připojí na společný kontakt 25 kanálu 2, který se objeví i na klidovém kontaktu 26. Čerpadlo se zapne. Když také uplyne časování "t2", relé 2 sepne a vypne čerpadlo. Doba provozu čerpadla bude tedy rozdílem mezi dvěma časovými hodnotami, tj. t2-t1.

Nezvyklé, ale jednodušší řešení

Přímé použití elektronických součástek není běžnou každodenní praxí v elektroinstalaci. Tak jednoduchá součástka je dioda. Diody se primárně používají pro usměrnění, ale dříve jsme uváděli zapojení diodových logických obvodů, které zjednodušovaly vytváření spojů OR. Možnost použití diod se stala možnou se vznikem tzv. napájecích zařízení UNI. Pozor! Označení UNI každého výrobce neznamená to, co je obvykle obsaženo v katalogových listech zařízení napájených ELKO UNI. Zařízení s napájecím napětím UNI lze připojit ke stejným dvěma konektorům napájecího napětí v rozsahu AC/DC 12 - 240 V při zachování plně funkčního provozu.

Pokud je napájecí napětí 230 VAC přivedeno přes diodu do zařízení napájeného UNI, cca. polovina efektivního napětí bude naměřena na vstupu napájení zařízení, protože dioda umožní průchod pouze jedné větvi sinusovky (ve skutečnosti půjde o jednosměrné jednotaktní usměrnění). Pro síťové napětí je samozřejmě nutné použít diodu s vhodným napětím - zde máme označený typ 1N4007, což je 1A, 1000V.

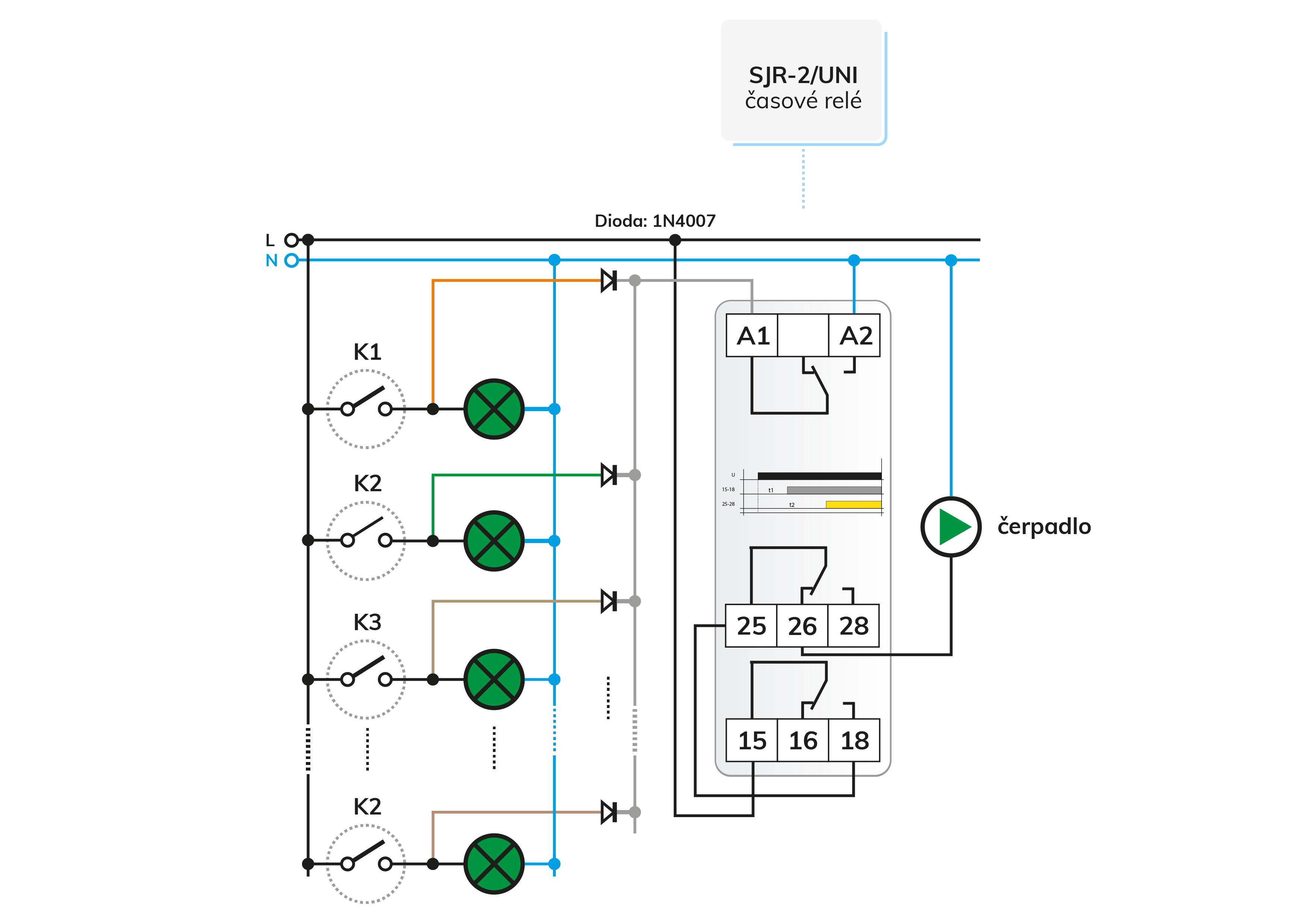

Zde můžeme vidět opravdu jednoduchý obvod, zvláště ve srovnání s obvodem na prvním obrázku.

Časování je provedeno stejným způsobem časovým relé SJR-2, abychom mohli použít diody. U verze 230 VAC obvod nefunguje z důvodu nízkého napájecího napětí a pulzujícího stejnosměrného proudu. Časové relé může přijímat napájení z libovolného spínače přes diody připojené k logickému spojení OR, takže proces může spustit kdokoli. Pokud jsou všechny spínače (osvětlení) během časování vypnuty, provoz se zastaví a čerpadlo se vypne. Pokud zůstanou v jedné místnosti jen krátkou dobu, ale mezitím rozsvítí světlo v jiné, pokračuje již započatý proces bez přerušení nebo restartu.

Anody diod jsou ve směru spínače, katody jsou společné, takže usměrněný signál nemůže dodávat napětí do ostatních světelných zdrojů. Ani tolik, že kupř. LED by měla blikat. Nedoporučuje se zapojovat diody se smíšenou polaritou, ale lze je zapojit i katodami směrem ke spínači, pokud jsou všechny zapojeny stejně.

Pozor! Řešení prezentovaná v článcích jsou ilustrační koncepční schémata zapojení, ve kterých se i přes opakované kontroly nebo zkoušky v dílenských podmínkách mohou vyskytnout chyby. Úkolem a odpovědností instalačního technika je zkontrolovat jejich vhodnost pro daný úkol a provést případné změny! Autor ani společnost nenesou žádnou odpovědnost za škody nebo jiné problémy vyplývající z použití prezentovaných řešení. Barvy vodičů na výkresech pouze napomáhají snazší přehlednosti, nemusí nutně odpovídat barvám standardního zapojení!
