Ovládací a signalizační moduly USS - Udělej Si Sám!
Doplňující informaceNěkdy je lepší nechat určité věci na profesionálech, někdy stačí pouze pár kliků a máte hotovo a pomoci není potřeba. Jedním z příkladů jsou naše ovládací a signalizační moduly USS, které tento požadavek splní.

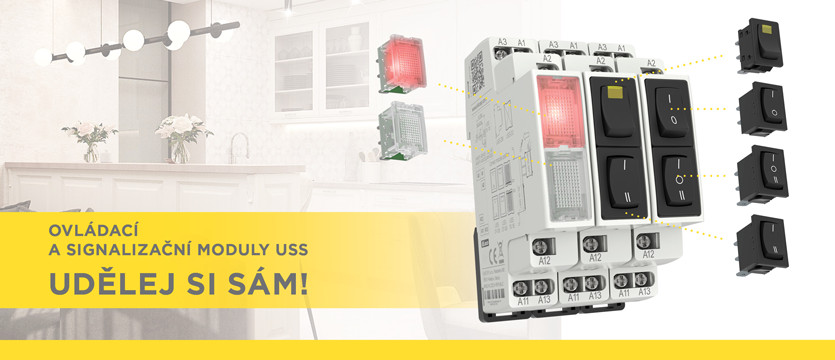

Jak již ze zkratky názvu modulů vyplývá, je čistě na vás, jak si je zkombinujete. USS vycházejí z původní podoby, avšak díky inovativnímu řešení je jejich instalace jednodušší. Základem je krabička v 1-MODUL verzi, která se upevňuje na DIN lištu. Do ní si můžete osadit až 2 pozice jednotek z naší nabídky (spínače, přepínače, tlačítka a signálky, které blikají nebo svítí trvale), čímž oproti konkurenčním výrobkům ušetříte místo.
Jednotky jsou dodávány standardně samostatně v 16-ti typech, jejíž konfiguraci si můžete určit sami. Vysoké nároky na četnost spínání a kvalitu kontaktů splňují spínače, přepínače a tlačítka. Spínání i signalizaci v jedné jednotce můžete ovládat díky spínači s doutnavkou. Jasnou svítivost díky SMD LED diodě, která rovnoměrně prosvětluje svou barvou plochu čiré signálky má trvale svítící a blikací signálka. A pokud byste přeci jen neosadili modul dvěma jednotkami, záslepka dobře poslouží pro zaslepení pozice v předním panelu modulu USS.
Díky propojení dvou jednotek můžete na 12 našich modulech ovládat až 24 různých obvodů. Příjemným bonusem je rychlá instalace a čistý design.
Technické parametry
- Jmenovitý proud/napětí:
- USS-01, USS-04, USS-05 , USS-07, USS-08, USS-09: 6 A/250 V AC
- USS-02, USS-03, USS-06/S, USS-06/R: 10 A/250 V AC - napájecí napětí signálek AC 230 V (A1-A2) nebo AC/DC 24 V (A1-A3)
- rozsah pracovních teplot přístroje -20... +55°C
- třmenové svorky, šroub M3 kombinovaná hlava, pozidrive 1
- v provedení 1-MODUL, upevnění na DIN lištu
Typy jednotek | Schéma zapojení | Eshop | Model | Kód | ||
USS-ZM: | Základní modul (krabička se svorkami a kontakty) |
- | do eshopu | 3D | 2457 | |
USS-00 | Záslepka pro neobsazené pozice v modulu USS |
- |
do eshopu | 3D | 2461 | |
USS-01 | Spínač | do eshopu | 3D | 2462 | ||
USS-02 | Přepínač | do eshopu | 3D | 2463 | ||
USS-03 | Přepínač se střední polohou | do eshopu | 3D | 2464 | ||
USS-04 | Spínač + tlačítko se střední polohou | do eshopu | 3D | 2465 | ||
USS-05 | Přepínací tlačítko se střední polohou | do eshopu | 3D | 2466 | ||
USS-06/R | Tlačítko rozpínací | do eshopu | 3D | 3637 | ||
USS-06/S | Tlačítko spínací | do eshopu | 3D | 2467 | ||
USS-07 | Spínač s doutnavkou (červená) | do eshopu | 3D | 2468 | ||
USS-08 | Spínač s doutnavkou (zelená) | do eshopu | 3D | 2469 | ||
USS-09 | Spínač s doutnavkou (žlutá) | do eshopu | 3D | 2470 | ||
USS-10 | Signální LED (červená) | do eshopu | 3D | 2433 | ||
USS-11 | Signální LED (zelená) | do eshopu | 3D | 2434 | ||
USS-12 | Signální LED (žlutá) | do eshopu | 3D | 2435 | ||
USS-13 | Signální LED (bílá) | do eshopu | 3D | 2436 | ||
USS-14 | Signální LED blikající (červená) | do eshopu | 3D | 2489 | ||
USS-15 | Signální LED (modrá) | do eshopu | 3D | 2437 |
