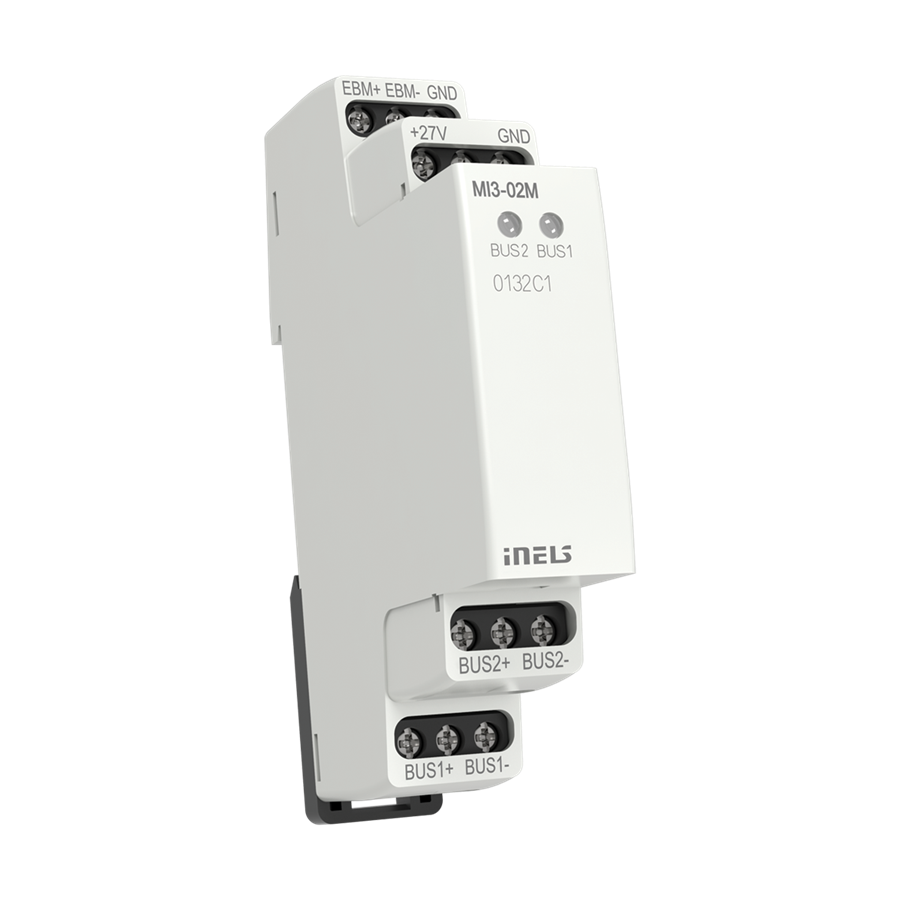

Master extern MI3-02M

Masterul extern MI3-02M asigură extinderea numărului de unități iNELS3 conectate la unitatea centrală CU3-01M sau CU3-02M a altor două linii de BUS (adică aproximativ 2 x 32 unități periferice).

EAN: 8595188132411 | Cod: 3241 standard
  • Prin sistemul BUS EBM este posibil să se conecteze la o unitate centrală până la 8 maeștri externi MI3-02M.
  • Combinând unitatea centrală CU3-01M (02M) și 8 comandanți externi MI3-02M, putem atinge capacitatea maximă a sistemului iNELS de până la 576 de unități periferice.
  • Dacă aveți nevoie de un sistem extins si mai mult, este posibil să comunicații cu până la 8 unități centrale cu Connection Server folosind protocolul ELKONET, eventual integrarea mai multor unități centrale în BMS prin intermediul protocolului ASCII.
  • MI3-02M au marcat pe panoul frontal adresa hardware unică. Această adresă aparține liniei BUS1. Adresa hardware a liniei BUS2 este întotdeauna o valoare mai mare decât cea pentru BUS1.
  • Unitățile MI3 sunt alimentate de la PS3-100 / iNELS.
  • Pentru alimentarea liniilor BUS, este necesar să se utilizeze un BUS separator BPS3-02M sau BPS3-01M (alimentează numai o singură linie).
  • Semnalarea de stare a fiecărui BUS (funcționare, defecțiune) este indicată de două LED-uri colorate de pe panoul frontal al modulului.
  • Ultimul MI2-02M conectat la EBM BUS trebuie să fie închis cu o rezistență de terminare de 120 Ω. Această parte adaptată pentru a fi introdusă între terminale este inclusă în pachetele unităților centrale și este necesară inserarea între terminalele EBM + și EBM-.
  • MI3-02M în versiunea 1-MODUL este proiectat pentru montarea într-o tablou de distribuţie, pe șină DIN EN60715.
