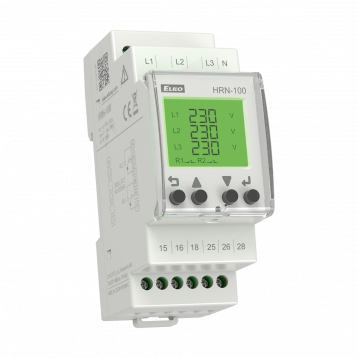

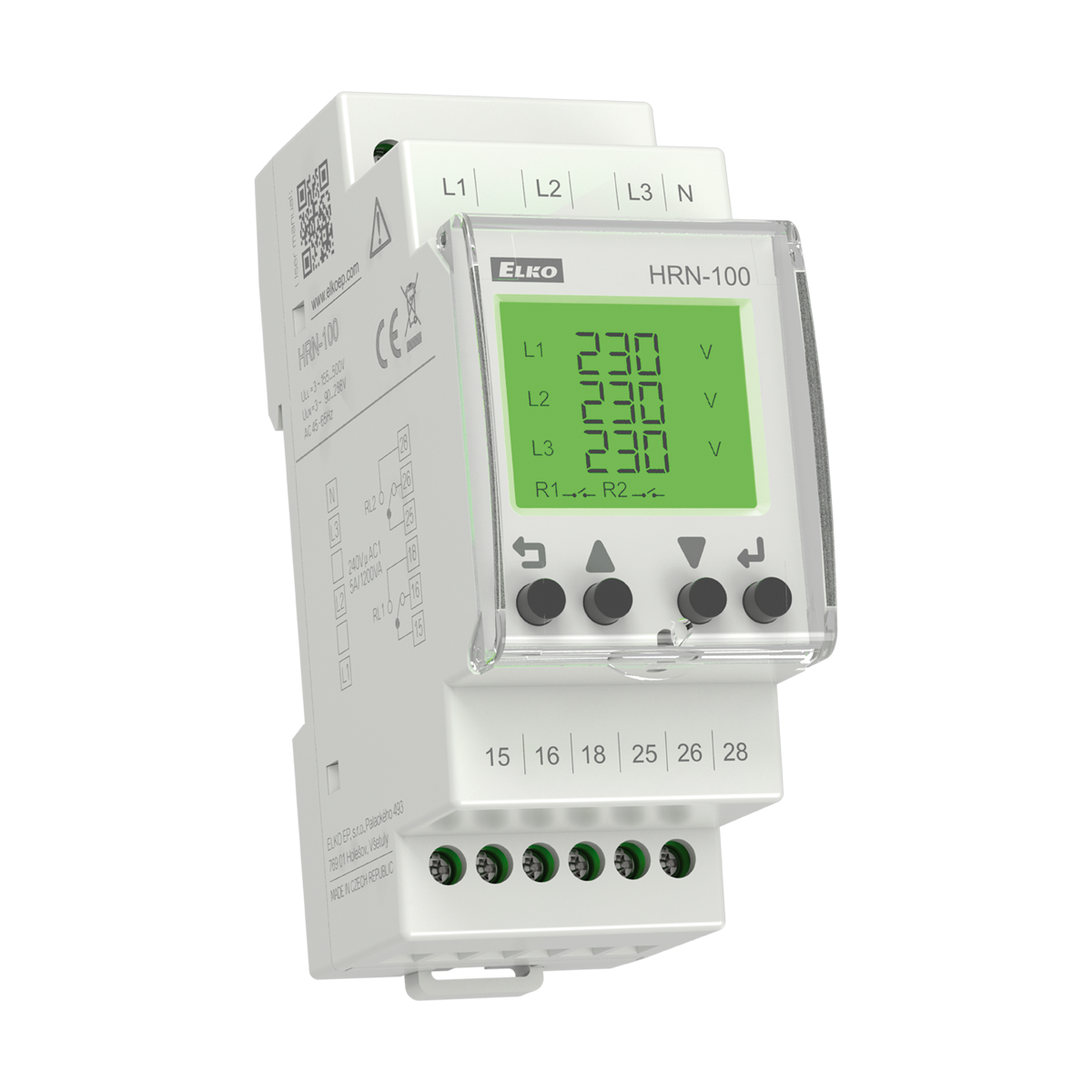

Multifunkční hlídací napěťové relé v 3F s LCD displejem HRN-100

Multifunkční a v mnoha směrech univerzální monitorovací relé chrání přístroje a zařízení, zapojené do 3-fázové sítě.

EAN: 8595188171229 | Kód: 7122 Standard

Popis

  • 3-vodičové nebo 4-vodičové zapojení (s nulou nebo bez).
  • Volitelně monitoruje horní i spodní hodnotu napětí & frekvence v 3-fázových obvodech.
  • Umožňuje monitorovat pořadí, výpadek i asymetrii fází vč. přerušení nulového vodiče (pouze u 4-vodičového zapojení).
  • Výrobek je napájen pomocí monitorovaného napětí.
  • Oba výstupní kontakty mohou být nastaveny individuálně.
  • Měří skutečnou efektivní hodnotu střídavého napětí (True RMS).
  • Volitelné zpoždění reakce výstupního kontaktu na změřený chybový stav nebo přechod z chybového stavu do OK stavu vč. zpožděné reakce výstupních kontaktů po připojení napájecího napětí.
  • Možnost automatického nebo manuálního přechodu z chybového stavu (paměť).
  • Volitelné sepnutí nebo rozepnutí výstupního kontaktu při změření chybového stavu (Fail Safe/Non Fail Safe).
  • Ochrana heslem před neoprávněnými změnami nastavení.
  • Digitální podsvícený displej s možností sledování aktuálního stavu sítě vč. případných poruch.
  • Posledních pět chybových stavů se ukládá do historie, kterou si je možné zpětně zobrazit.
  • Plombovatelný průhledný kryt displeje a ovládacích prvků.

Technické parametry

  • Napájecí a hlídané napětí: ULL = 3 ~ 155-500 V (AC 45-65 Hz)
                                               ULN = 3 ~ 90-288 V (AC 45-65 Hz)
  • Příkon: max. 5 VA
  • Počet kontaktů: 2x přepínací, 5A (AgSnO2
  • Indikace výstupu: na displeji, ikona R1 a R2
  • Upevnění: DIN lišta EN 60715
  • Krytí: IP20 kryt a svorky / IP40 přední panel s krytem
  • Rozměr: 90 x 36 x 66.5 mm
  • Hmotnost: 132 g​
