Naše relé pro monitorování proudu PRI-32 a PRI-52 mají skutečný průchozí otvor! A na pohledu skrz díru není nic podezřelého!
Tento otvor je pro umístění primární "cívky" vestavěného transformátoru proudu, což není nic jiného než elektrické vedení spotřebiče, které nesmí být připojeno k bočníku, ale musí být provlečeno tímto otvorem, otvorem a zařízení monitoruje střídavý proud, který v něm protéká.

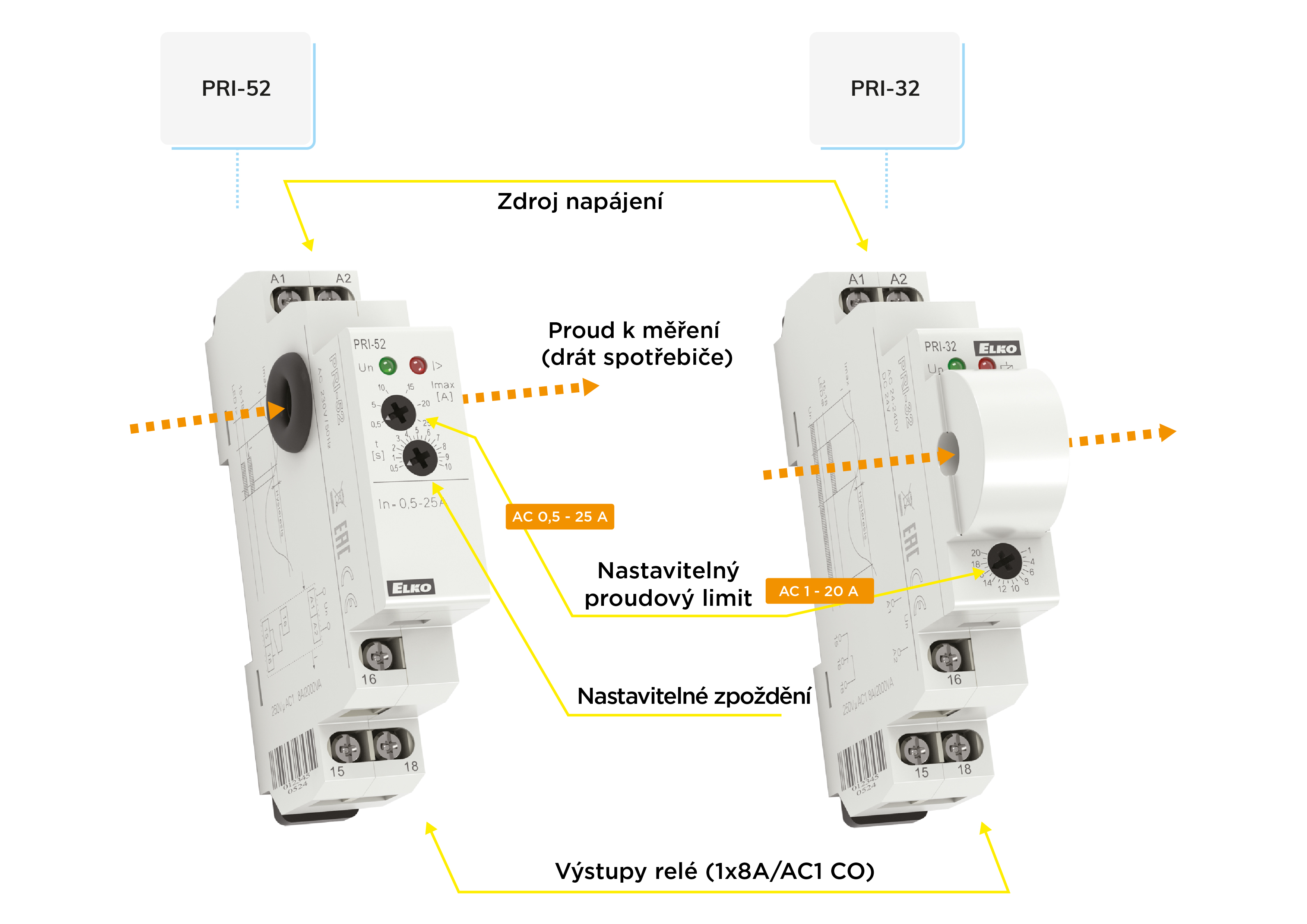

Obrázek 1 přesně odhaluje, kdo ve skutečnosti jsou, bez jakéhokoli zvláštního zkoumání.

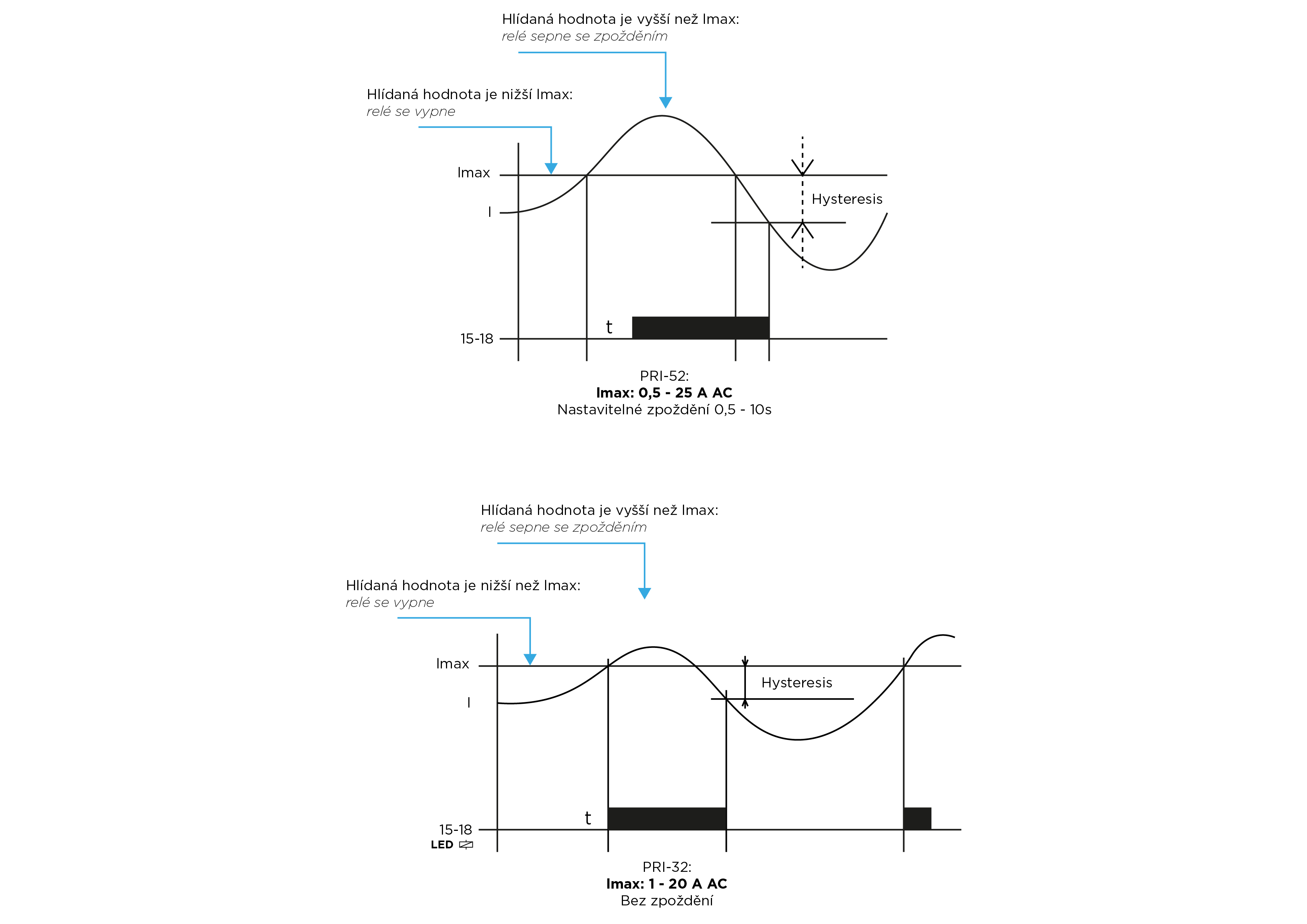

Obrázek 2 ukazuje, co tyto současné monitory umí a jak fungují. Podle schématu to vypadá podobně jako činnost spínače PRI-51 „go – no go“ prezentovaného v našem předchozím dopise.
Ano, protože to funguje stejně:
• pokud hlídaný proud překročí nastavenou hodnotu, výstupní relé sepne.
Všimněte si, že PRI-32 nemá žádné zpoždění.
Při překročení nastaveného proudového limitu relé PRI-32 okamžitě zareaguje, PRI-52 čeká po nastavenou dobu zpoždění a po uplynutí zpoždění znovu zkontroluje proud. Pokud je stále větší než nastavená hodnota, relé sepne. Se zpožděním dokážeme eliminovat přepětí a krátkodobé poruchy při provozu sledovaného zařízení.
Při poklesu proudu pod mezní hodnotu relé hysterezí vypíná. Hystereze PRI-32 je 5 % (závisí tedy na aktuální hodnotě), zatímco hystereze PRI-52 je pevně nastavena na 0,25 A.
Pro proudový měnič lze samozřejmě použít i proudový měnič, pokud máme spotřebič s vyšším výkonem, než jsou limity přístroje. Tím je upravena i přesnost, ale tyto přístroje nejsou určeny pro přesné měření proudu, ba dokonce pro měření proudu vůbec, takže některé nepřesnosti v rozsahu jejich použití nejsou obecně považovány za problém. Pro přesné měření proudu použijte skutečný měřič proudu s přesností vhodnou pro daný úkol.

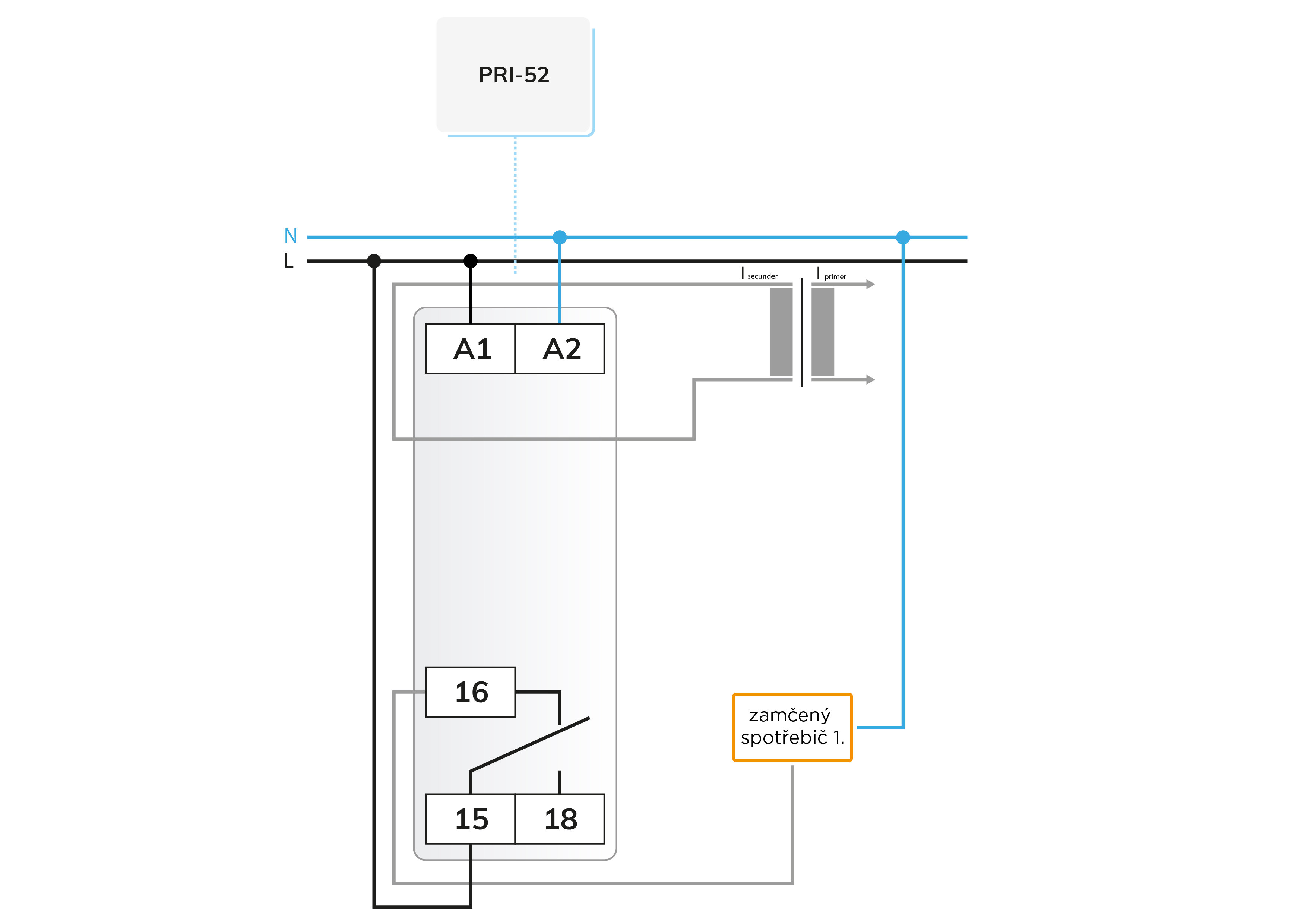

Obrázek 3 ukazuje zapojení verze přednostní proudový transformátor/proudový transformátor, kde také platí základní pravidlo, že sekundární strana nesmí být otevřená. Pokud takto implementujeme bezprioritní přepínání popsané v našem předchozím dopise, musí být blokování řešeno na primární straně.
Postupné zapínání spotřebičů
Může se stát, že náš hlavní jistič nevydrží proudový ráz ze současného spouštění našich zařízení, jinak vydrží jejich stálý kombinovaný odběr proudu. Několik řešení pro tento případ jsme již představili v našich předchozích dopisech pomocí časového relé SJR-2.
Klimatizace, což jsou většinou moderní invertorové typy, musely v posledních dnech jet naplno, ale max. výkonu, ale vlivem elektřiny a tepla jsou téměř neustále v provozu, přičemž kupř. z toho jednoho 16 A jističe by měla jít i elektrická trouba.
S našimi řešeními jsme vám možná dali nějaké nápady pro případ, že by náš jistič nezvládl na jedné fázi současně několik spotřebičů s vyšším výkonem. Prezentovaná řešení lze vlastně nazvat úspornými, protože jejich používáním se vyhneme expanze výkonu, takže nemusíme ani platit vyšší základní poplatek poskytovateli služby – tato malá investice se může rychle vrátit.
