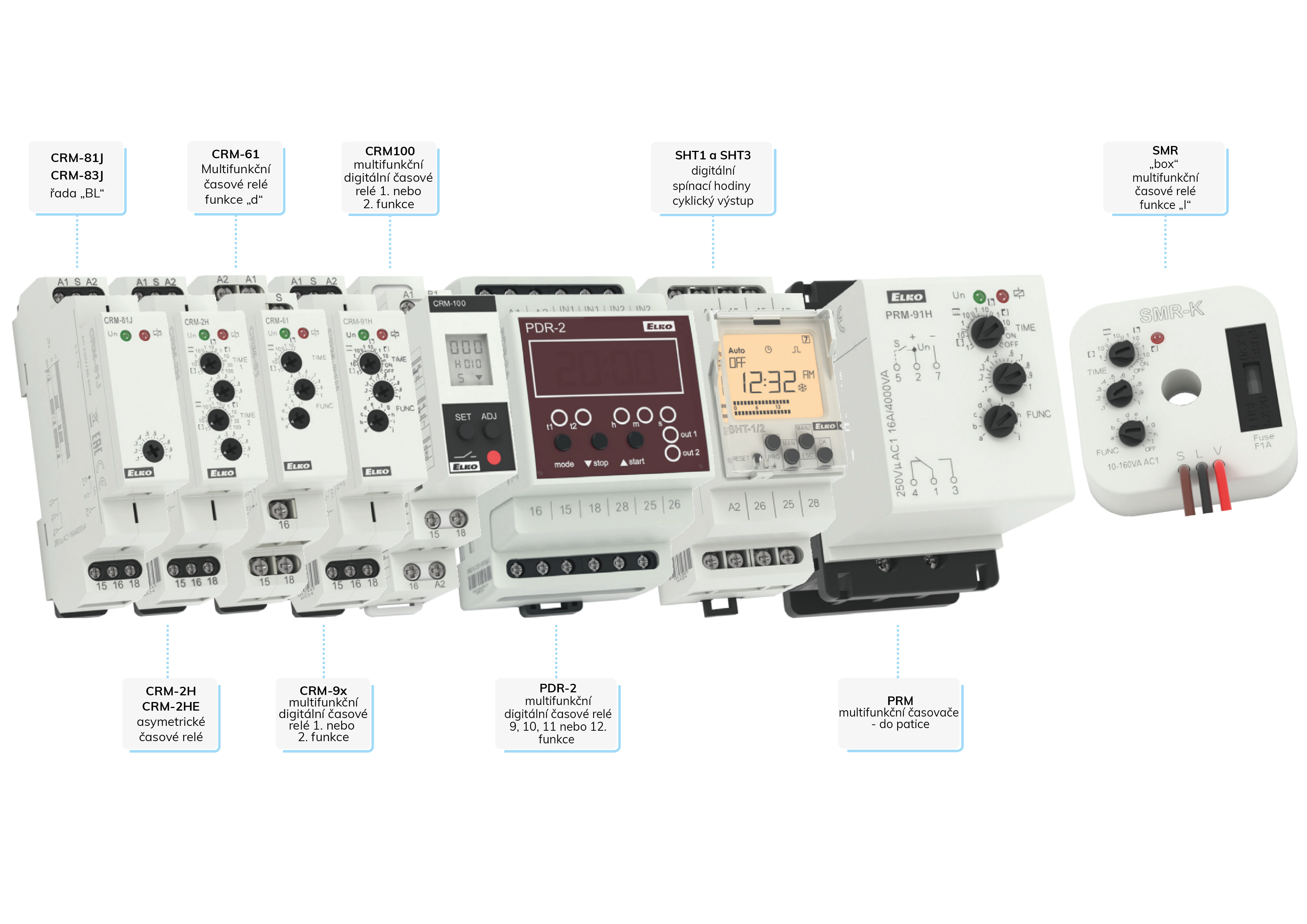

Časování pomocí relé

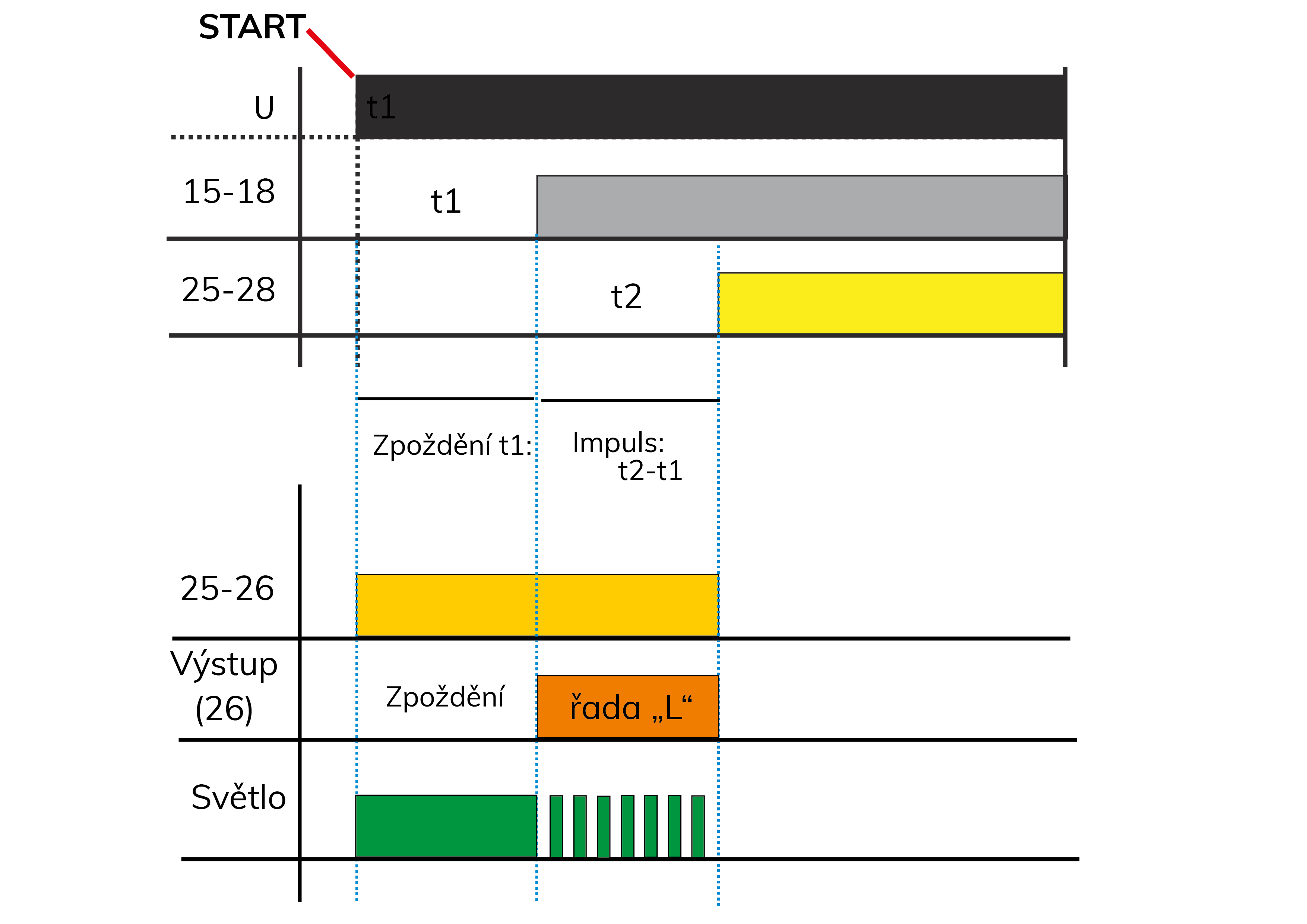

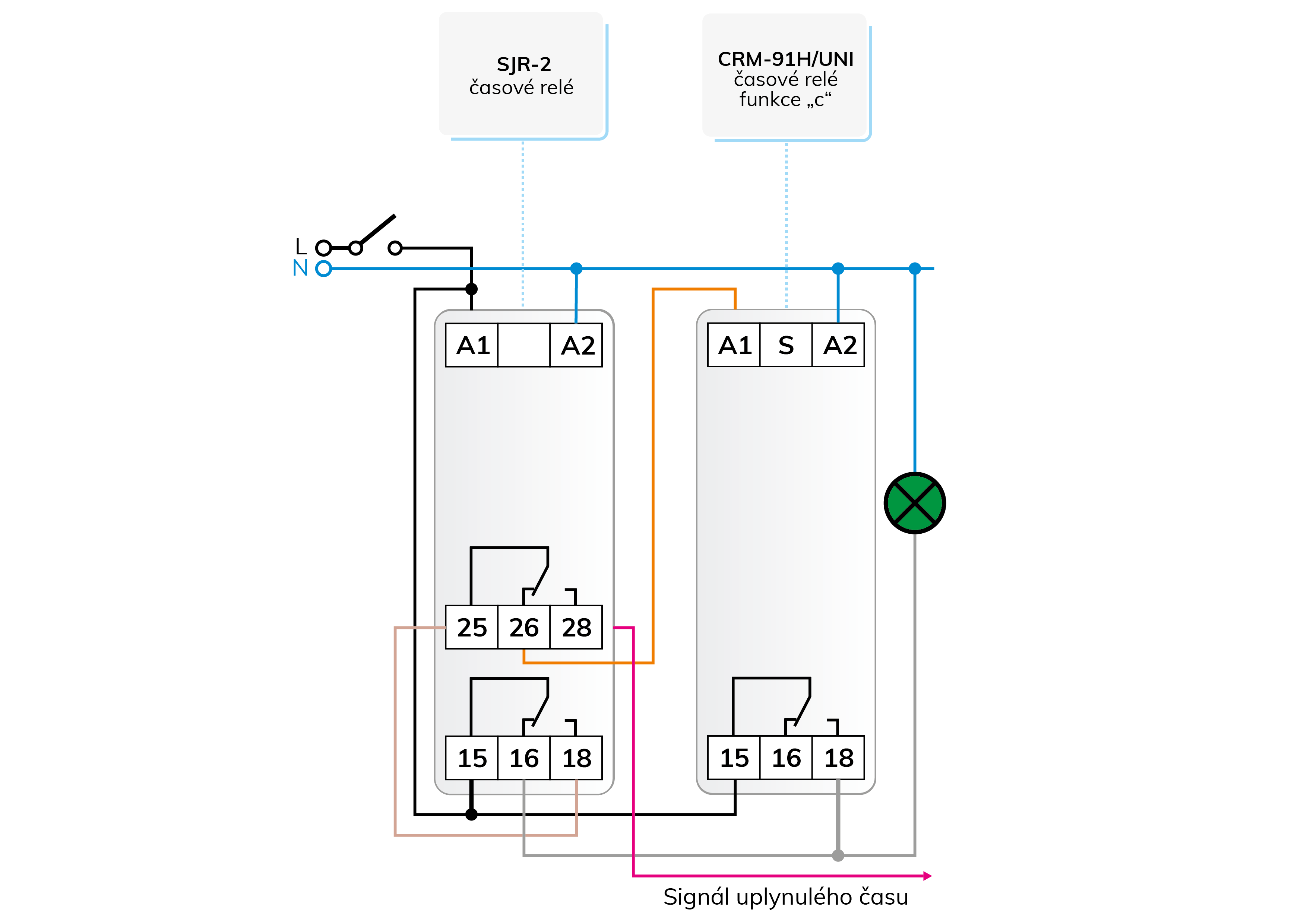

Klidový kontakt 16 kanálu 1 speciálního časového relé SJR-2 zajišťuje nepřetržité svícení kontrolního světla, dokud neuplyne čas "t1". Poté se kontakty 15 - 16 rozpojí a fáze připojená k výstupu 18 je rovněž přijímána svorkou 25 kanálu 2.

 Fáze připojená na klidový kontakt 26 zajišťuje napájení časového relé CRM-91H. Časové relé je nastaveno na funkci časování, která se spouští na napájecím napětí, takže jeho výstup bude blikat kontrolkou po dobu t2 - t1, poté se kontakty 25 - 26 přeruší, čímž se kontrolka odpojí. Připojení fáze na svorku 28 může indikovat uplynutí času. Restartujte vypnutím a následným zapnutím napájení.

Místo SJR-2 lze použít jiné časové relé CRM-91H, ale pak je třeba indikaci konce času (vodič indikovaný šipkou) řešit jinak, případně instalací dalšího relé, což zvyšuje náklady a velikost obvodu. Prvním časovým relé může být uvolňovací nebo utahovací zpoždění, ale samozřejmě je třeba odpovídajícím způsobem upravit zapojení.

 Časování bylo zajištěno multifunkčním časovým relé CRM-91H, které umožňuje symetrické časování díky jedinému nastavitelnému časovému prvku, tj. doba trvání zapnutí (impulsu) a uvolnění (pauzy) relé byla stejná. Na následujícím obrázku vidíme příklad zapojení pro asymetrické časování, přičemž spojitý signál nahradíme blikajícím signálem.

Asymetrické blikání

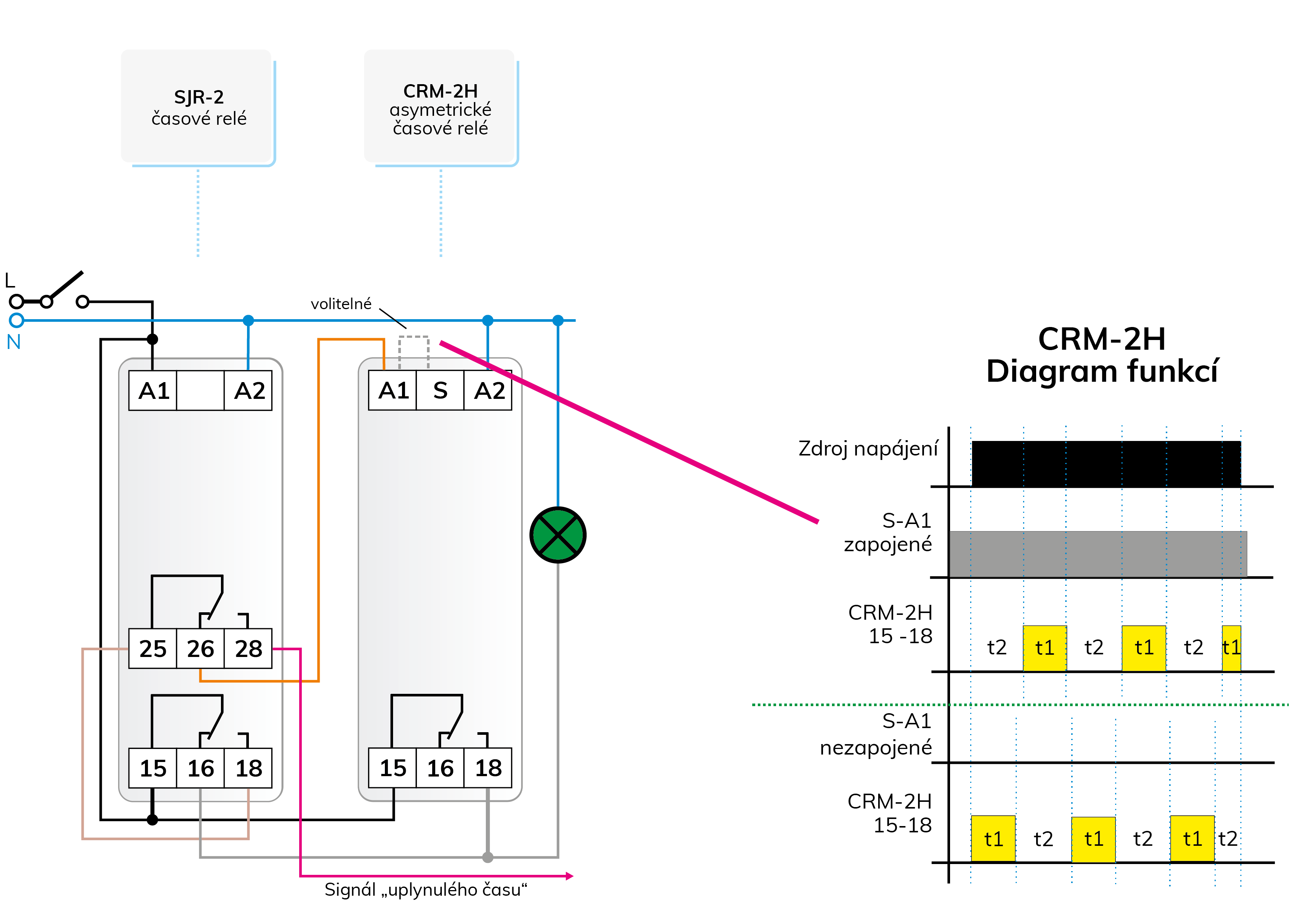

Abychom převedli blikající část základního zapojení popsaného v předchozí části na asymetrickou, musíme pouze nahradit časové relé CRM-91H asymetrickým časovačem typu CRM-2H. Díky této výměně můžeme libovolně volit délku trvání pulzu a pauzy výstupu v rozmezí od 0,1 s do 100 dnů (!) samostatně (pro nastavení jsou k dispozici 2x2 potenciometry), tímto způsobem lze nastavit např. delší světelné a kratší tmavé blikání nebo naopak. Zapojení je znázorněno na obrázku 4, kde jsme pro připomenutí nakreslili také procesní schéma dvou provozních režimů CRM-2H začínajících pauzou nebo impulsem. Pro režim začínající pauzou musí být připojeny svorky A1 - S.

Blikání se dvěma údery

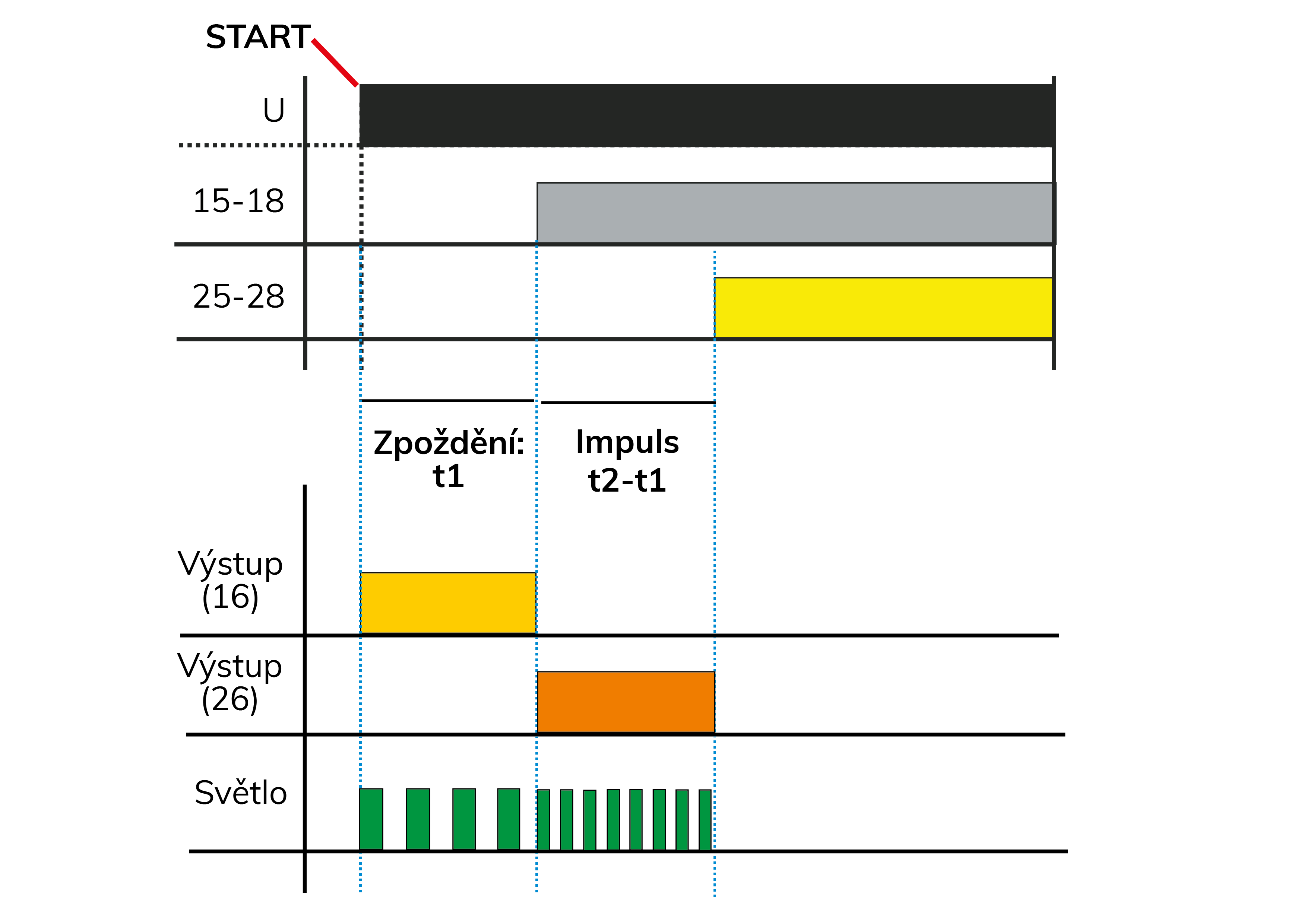

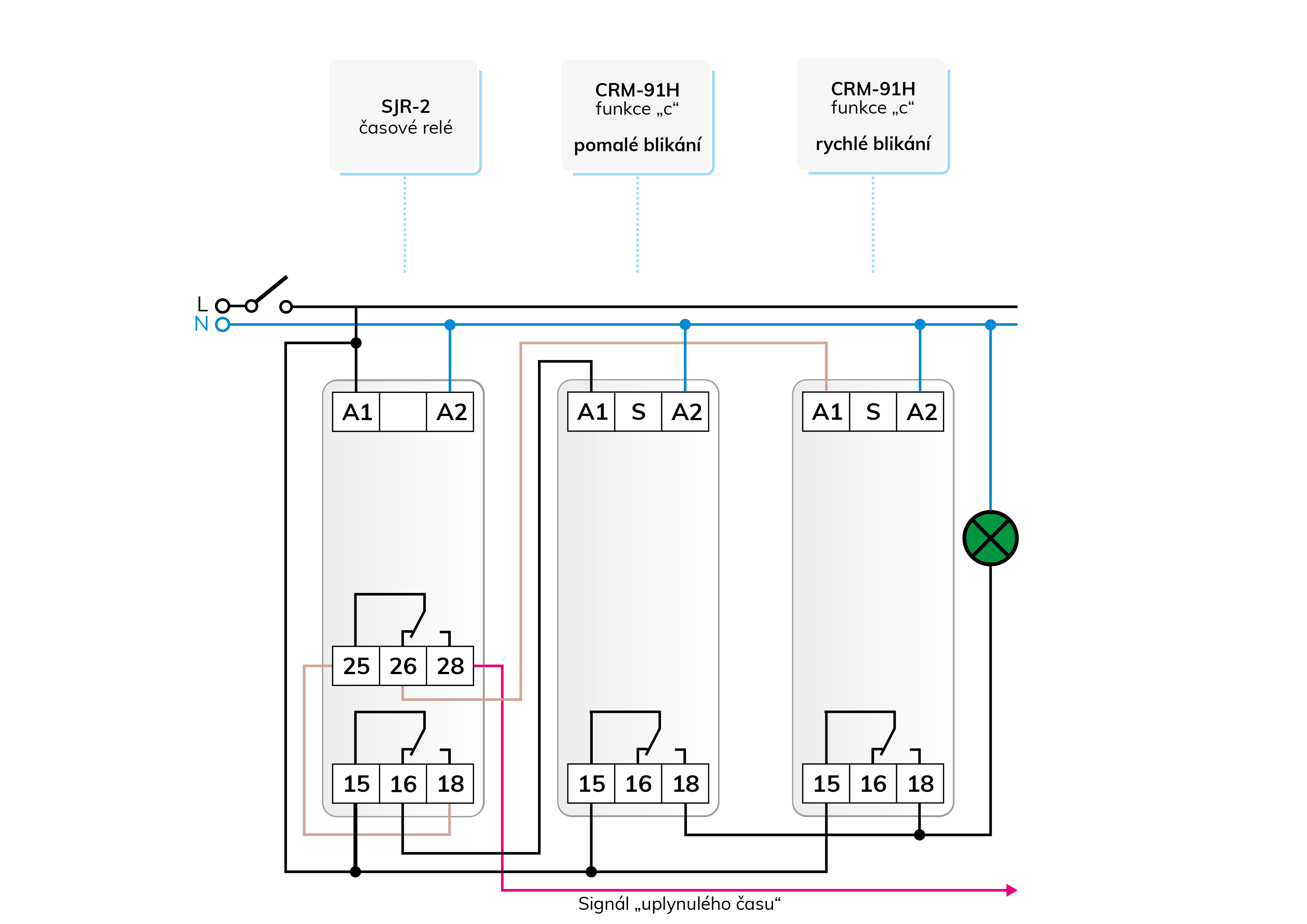

Ještě napínavější může být efektní světelný signál, např. soutěž. Změnou nepřetržitě svítícího prvního cyklu základního obvodu na pomaleji blikající můžeme získat světelný signál, který více upoutá pozornost, čímž např. může upozornit na provoz stroje, nebo může přivést hráče soutěže, kteří právě přemýšlejí, do poněkud stresovějšího stavu, což jim ztíží soustředění. Schéma zapojení je uvedeno na obrázku 5, schéma činnosti je na obrázku 6.

V podstatě jedinou změnou v zapojení oproti základnímu zapojení je to, že při zachování rychlého signálu před uplynutím času, ovládaného ze svorky 25 SJR-2, jsme jej doplnili dalším časovým relé CRM-91H, na kterém jsme nastavili pomalejší rozvrh pro indikaci běhu času přemýšlení. Výstupy obou relé CRM-91H jsou zapojeny paralelně a aktuálně aktivní z nich spíná kontrolku. Podívanou lze ještě vylepšit, pokud místo paralelního výstupu budou časová relé blikat světly různých barev.

Aby relé necvakalo

Přiznejme si, že blikání s relé není nejlepší, i když např. multifunkční časová relé se skutečným reléovým výstupem mohou mít tuto funkci z výroby. Proti použití pro časté spínání hovoří to, že relé má několik pohyblivých mechanických částí, spínání se děje pomocí patentek kontaktů a má i zvuk. Relé zabudovaná v řídicích modulech ELKO EP jsou velmi odolná, mají poměrně vysokou elektrickou i mechanickou životnost, takže v dobře zvolených aplikacích bez problémů vydrží i častější zapínání a vypínání.

Dobře zvolenou aplikací se rozumí použití, které je méně časté a nevyžaduje neustálé celoroční "cvakání" kontaktů.

ELKO však má zařízení, pro která časté přepínání není vůbec problém! Jedním z jejích zástupců je multifunkční časové relé CRM-9S s modulární konstrukcí, které vlastně není relé a jeho 10 funkcí je stejných jako funkce ostatních přístrojů řady CRM-9x. Výstupem relé CRM-9S je polovodičová elektronická součástka, konkrétně triak, jehož spínání je zcela tiché a nemá žádné vypalovací kontakty (i ten lze samozřejmě zničit). To je dobře známo v souvislosti s - zejména staršími - stmívači, kde je řídicí složkou regulace rozdělení fáze na přední (vzestupnou) hranu právě triak. Časové relé CRM-9S nelze použít k regulaci, ale k zapínání a vypínání spotřebičů střídavého proudu. Zajímavou a důležitou vlastností je široký rozsah napájecího napětí 12 - 240 V AC (50/60 Hz).

Primárně jsou vhodné pro spínání odporových (R - ohmických) a induktivních (L) zátěží se jmenovitým proudem 0,7 A. Pro kapacitní (C) zátěže, jako je většina 230V světelných zdrojů LED, se nedoporučuje používat nejen pro spínání, ale ani pro regulaci (pokud není použitelnost vyznačena na LED z výroby).

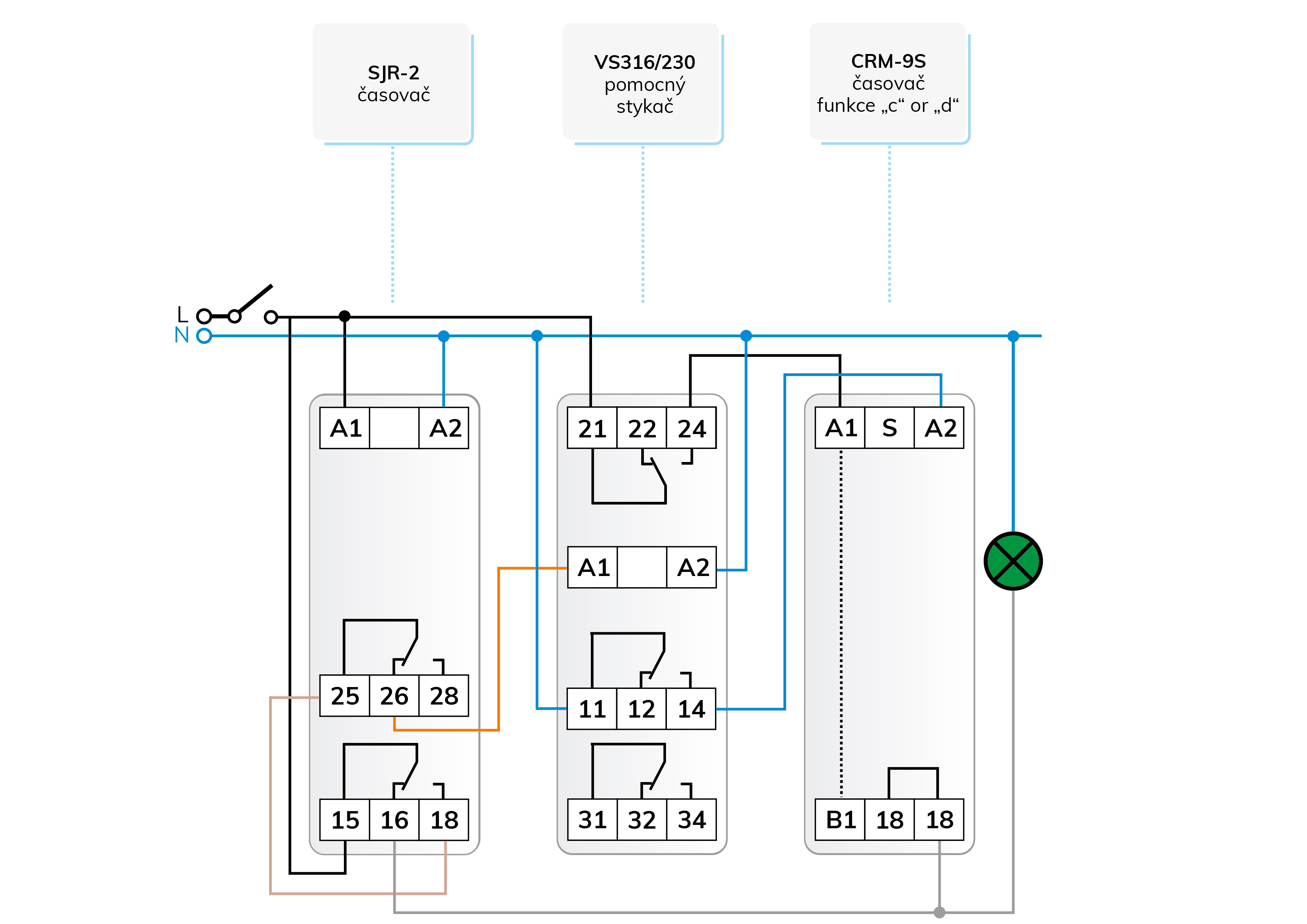

Na obr. 7 je znázorněn blikací obvod sestavený s časovým relé CRM-9S, který se svou provozní logikou příliš neliší od našeho obvyklého základního zapojení.

Triak umístěný v modulu spojuje potenciál napájecího vstupu modulu "A1" se zátěží, to znamená, že jedna anoda triaku je ve vnitřním obvodu pevně spojena s tímto potenciálním bodem (mimochodem, "A1" je ve vnitřním obvodu také připojen ke svorce "B1").

Výstup triaku a zbytkový kontakt (16) prvního kanálu SJR-2 jsou zapojeny paralelně ke spotřebiči, což nezpůsobuje problémy, protože obvod triaku nedostává napájení ani tehdy, když relé přepíná fázi na lampu. Aby se zabránilo ovlivnění vnitřního obvodu triaku, jsou oba napájecí zdroje modulu přerušeny pomocným relé po dobu, kdy relé přepíná fázi na spotřebič (také na jednu anodu triaku).

Pokud je nutné upravit zapojení pro aplikaci odlišnou od schématu, pak je vhodné vzít v úvahu, že stranu obvodů triaku nad zátěží nelze beztrestně přerušit, protože vysoké napětí vzniklé při odpojení může zničit polovodič - to platí i pro stmívače! Proto o tomto druhu úprav neuvažujme.

Zajímavý asymetrický blesk

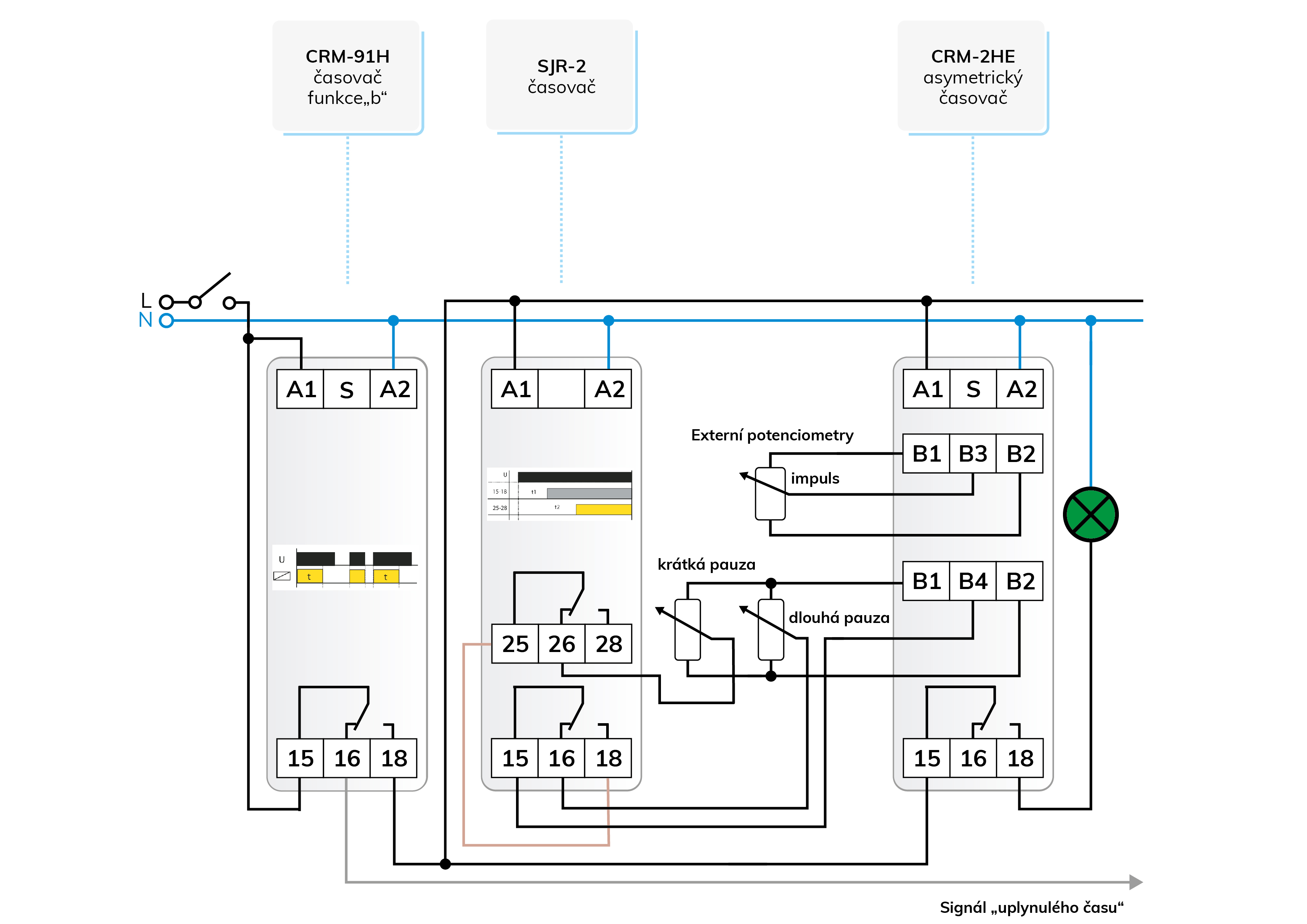

Spínač pomalejšího/rychlejšího blikání s asymetrickým nastavením času, který je znázorněn na obrázku 8, vznikl jen jako zajímavost.

Asymetrické jemné nastavení času typu CRM-2HE se provádí pomocí externích potenciometrů.
Toho můžeme využít a měnit rychlost blikání tak, že jeden potenciometr připojíme k nastavení doby impulsu a dva potenciometry k nastavení doby pauzy, přičemž jeden z nich nastavíme na delší dobu a druhý na kratší dobu.

Při spuštění procesu je do obvodu připojen prostřední výstup potenciometru nastaveného na delší pauzu, v důsledku čehož se blikání jeví pomaleji. Po uplynutí doby "t1" SJR-2 přepneme na kratší potenciometr, čímž dojde k rychlejšímu blikání.
 Délka zpoždění uvolnění časového relé CRM-91H určuje celkovou dobu provozu a po jejím uplynutí odpojí blikající moduly od napájení.
 Ten je nutný, protože kontakt 26 SJR-2 se po uplynutí času t2 rozepne, takže žádný z "pauzovacích hrnců" se k časovači nepřipojí. Proto je vhodné nastavit časování tak, aby doba trvání CRM-91H a doba trvání "t2" SJR-2 byly pokud možno stejné.

Pozor! Řešení uvedená v článcích jsou znázorněna pomocí schémat zapojení, která mohou obsahovat chyby i přes opakované kontroly nebo zkoušky v dílenských podmínkách. Je povinností a odpovědností montéra zkontrolovat a případně upravit jejich vhodnost pro danou úlohu! Autor ani společnost nepřebírají žádnou odpovědnost za škody a jiné problémy vzniklé v důsledku použití prezentovaných principiálních řešení.
