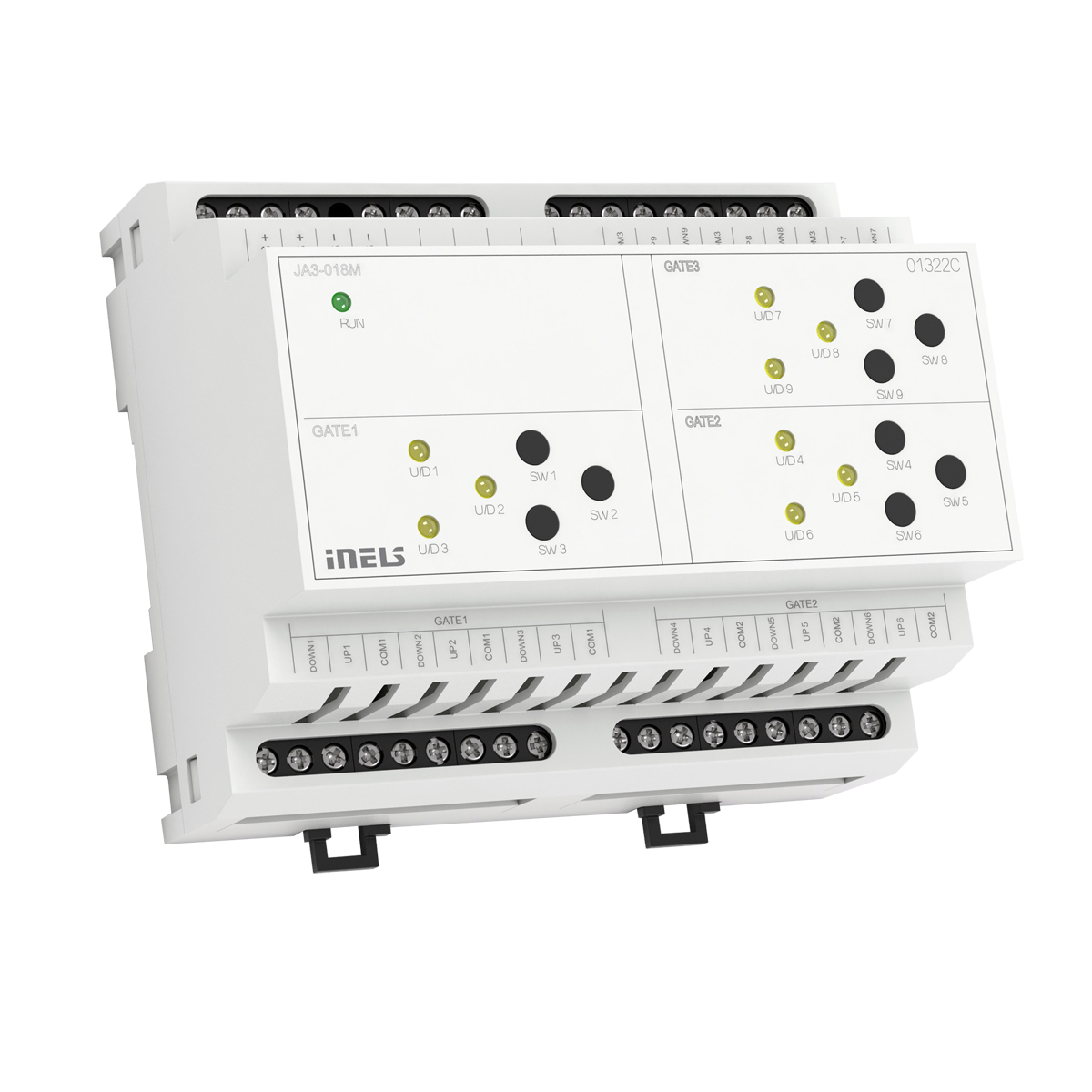

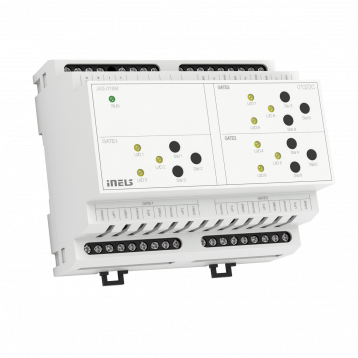

JA3-018M este un actuator conceput pentru controlul obloanelor, jaluzelelor, copertinelor, ușilor de garaj, porților de intrare.
Controlează motoarele electrice care funcționează în ambele sensuri și au un întrerupător limitator încorporat.
Starea unității este indicată de LED-ul verde RUN de pe panoul frontal:
- Dacă alimentarea este conectată, dar nu există nici o comunicare pe magistrală cu masterul, LED-ul RUN este aprins continuu.
- Dacă tensiunea de alimentare este conectată și unitatea comunică pe magistrală, LED-ul RUN clipește.
Starea contactelor de ieșire este indicată de LED-ul U / D:
- Dacă jaluzelele / obloanele se ridică, LED-ul roșu se aprinde
- Dacă jaluzelele / obloanele coboară, LED-ul verde se aprinde.
PARAMETRI TEHNICI
Ieșire: 9x comutatoare 4 A / AC15.
Tensiune 250 V AC, 24 V CC.
JA3-018M în versiunea cu 6-MODULE este proiectat pentru instalarea pe șină DIN EN 60715.
