Pentru controlul motoarelor de obloane, jaluzele și copertine cu alimentare 24 V CC
EAN:
8595188132718
|
Cod:
3271 standard

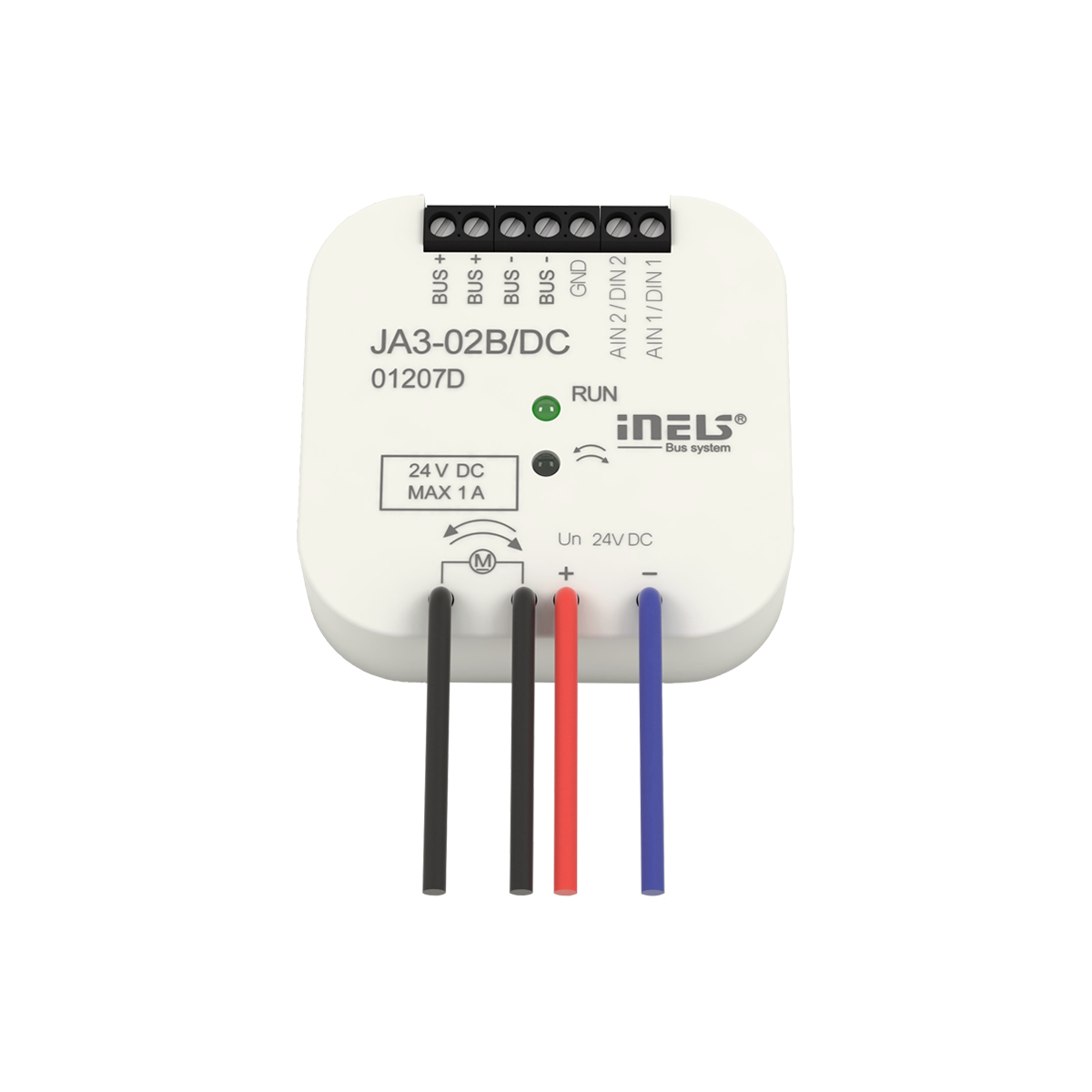

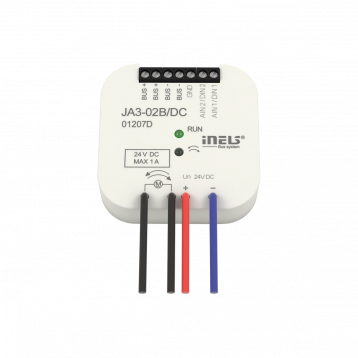

Actuatorul JA3-02B / DC servește la controlul jaluzelelor, obloanelor, ușilor de garaj, porților de intrare etc.
Opereaza motoare electrice, care sunt controlate în 2 direcții și au incorporat un comutator limitator.
JA3-02B / DC controlează motoare electrice cu tensiuni de alimentare de până la 24 V DC, unde direcția de rotație a motorului este controlată prin inversarea polarității tensiunii motorului.
Unitatea este echipată cu ieșiri protejate la temperatura, curenţi mari şi suprasarcină.
Starea unităților este indicată prin LED-ul verde RUN de pe panoul frontal:
cu tensiunea de alimentare conectată (prin BUS) și unitatea necontrolată prin magistrala BUS, LED-ul RUN luminează.
cu tensiunea de alimentare conectată (prin BUS) și unitatea controlată prin magistrala BUS, LED-ul RUN clipește.
Starea contactelor de ieșire SUS / JOS:
în timp ce contactul SUS () este comutat, LED-ul luminează roşu (portocaliu).
în timp ce contactul JOS () este comutat, LED-ul luminează verde.
Intrare pentru senzor termic TC / TZ (mai multe informații despre senzori - vezi accesoriile).
JA3-02B / DC este proiectat pentru montarea într-o doză de instalare.
